Esfera transferidora em aço inoxidável PVU series

em açoem material plásticopara cargas pesadas

Visão geral do produto
Módulos e mesas Planeveyor unificados, moldados por prensa, para transporte e mudança de direção de objetos pesados e bancadas de moldes. Disponíveis com unidades padronizadas de descarga de pó e variantes reforçadas para cargas médias e pesadas. Aplicações típicas: transferência, mudança de direção, integração com mesas elevatórias.

Séries incluídas

• Série PVU
• Série PVUH
• Série PVUFH
• Séries PVT / PVT-50H / PVHLT / PVLT

Série PVU - Especificações
Model / L / P / P1 / K / K1 / Peso / Quantidade de Planeveyor a usar / Direção de uso
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1,8 kg / PV50UH (6 peças) / Para cima
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2,6 kg / PV50UH (9 peças) / Para cima
PVU-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 3,5 kg / PV50UH (12 peças) / Para cima
PVU-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 5,2 kg / PV50UH (18 peças) / Para cima

Série PVUH - Especificações
Model / L / P / P1 / K / K1 / Peso / Quantidade de Planeveyor a usar / Direção de uso
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,3 kg / PV30U + peças de reforço (6 peças) / Para cima
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4,9 kg / PV30U + peças de reforço (9 peças) / Para cima
PVUH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 6,5 kg / PV30U + peças de reforço (12 peças) / Para cima
PVUH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 9,7 kg / PV30U + peças de reforço (18 peças) / Para cima

Série PVUFH - Especificações
Model / L / P / P1 / K / K1 / Peso / Quantidade de Planeveyor a usar / Direção de uso
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,7 kg / PV120UFH (6 peças) / Para cima
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5,6 kg / PV120UFH (9 peças) / Para cima
PVUFH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 7,4 kg / PV120UFH (12 peças) / Para cima
PVUFH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 11,1 kg / PV120UFH (18 peças) / Para cima

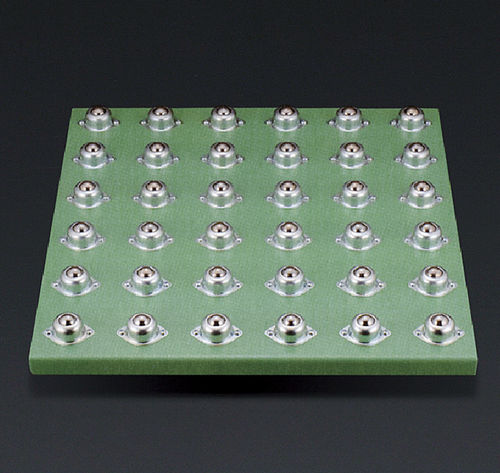

PVT / Séries de mesa - Visão geral & especificações
Usadas para alterar a direção de objetos pesados e bancadas de moldes. Forma da mesa, dimensões e passo das esferas podem ser alterados conforme a aplicação.

Série PVT - Especificações
Model / A / B / C / Peso / Quantidade de Planeveyor a usar / Direção de uso
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV30 (36 peças) / Para cima
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV30 (81 peças) / Para cima

Série PVT-50H - Especificações
Model / A / B / C / Peso / Quantidade de Planeveyor a usar / Direção de uso
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV50H (36 peças) / Para cima
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV50H (81 peças) / Para cima

PVHLT / PVLT - Visão geral & especificações
PVHLT: mesa elevatória acionada por alavanca com Planeveyor alojado internamente; a alavanca move a mesa para cima/baixo. PVLT: mesa elevatória acionada por ar comprimido com Planeveyor no interior; pressão de ar recomendada: 0,5 MPa.

PVHLT - Especificações
PVHLT-6 / 600 mm / P100×5=500 mm / 76,0 kg / PV30 (36 peças) / Para cima
PVHLT-9 / 900 mm / P100×8=800 mm / 120,0 kg / PV30 (81 peças) / Para cima

PVLT - Especificações
PVLT-6 / 600 mm / P100×5=500 mm / 54,1 kg / PV30 (36 peças) / Para cima
PVLT-9 / 900 mm / P100×8=800 mm / 81,2 kg / PV30 (81 peças) / Para cima

Especificações técnicas

• Tipo de produto: unidades e mesas Planeveyor unificadas, moldadas por prensa, para transporte e mudança de direção de objetos pesados e bancadas de moldes.
• Materiais: STEEL, STAINLESS (disponível), RESIN.
• Conformidade/marcações: RoHS; PAT; PAT.P.
• Unidades de descarga de pó: opções padronizadas disponíveis (ex.: PV50UH, PV50H, PV120UFH).
• PV50UH: carga de uso recomendada 490 N (50 kgf). Capacidade máxima transportável: 600 kg.
• PV30U + peças de reforço: carga de uso recomendada 490 N (50 kgf). Capacidade máxima: 700 kg (quando reforçado).
• PV120UFH: carga estática 1.960 N (200 kgf); classificação de carga 1.176 N (120 kgf). Capacidade máxima transportável: 1.000 kg.
• PV30 / componentes PV30: carga de uso recomendada 294 N (30 kgf). A capacidade máxima depende da aplicação: exemplos 300–500 kg dependendo do modelo.
• PVLT: mesa elevatória acionada por ar comprimido. Pressão de ar recomendada: 0,5 MPa.
• Parâmetros típicos de montagem/dimensões disponíveis por modelo: comprimentos (L/A) de 600 mm, 900 mm, 1200 mm, 1800 mm com os passos e furos correspondentes listados.
