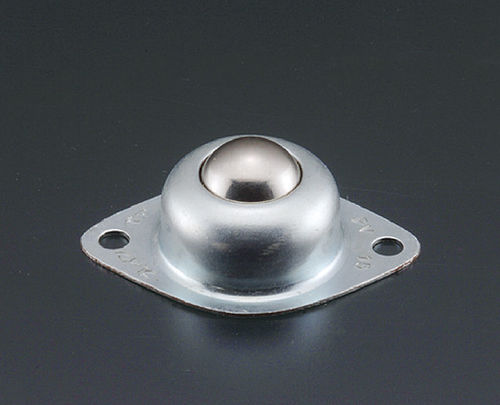

Esfera transferidora em aço inoxidável PV series

em polímeroem açoem POM

Visão geral
A série Planeveyor PV são unidades de transferência prensadas concebidas como uma opção económica e versátil dentro da linha Planeveyor. A série abrange uma larga gama de capacidades de carga, desde tipos de carga leve até modelos com classificação de carga estática elevada.
Algumas variantes moldadas em resina adotam uma superfície esférica original (PAT.P) e está disponível um dispositivo de descarga de pó para alguns modelos.

Materiais e certificações

• Materiais principais: STEEL, SUS304, SUS440C, SCM415, POM (resina)
• Compatível com RoHS
• Superfície esférica original (PAT.P) adotada em alguns tipos moldados em resina

Modelos e especificações
Cabeçalho da tabela: Modelo | Capacidade de carga recomendada | Peso | Direção de uso | Bola principal | Bolas pequenas | Corpo | Tampa

Grupo PV15
PV15 | 147N (15kgf) | 52g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | Voltado para cima | SUS440C | SUS440C | SUS304 | SUS304

Grupo PV30
PV30 | 294N (30kgf) | 147g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | Voltado para cima | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | Voltado para cima | POM | SUS440C | SUS304 | SS

Grupo PV50H
PV50H | 490N (50kgf) | 142g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | Voltado para cima | SUS440C | SUS440C | SUS304 | SUS304

Grupo PV80
PV80 | Carga estática 1.960N (200kgf) | Classificação de carga 784N (80kgf) | 219g | Voltado para cima | STEEL | STEEL | SCM415 | SS
PV80S | Carga estática 1.960N (200kgf) | Classificação de carga 784N (80kgf) | 220g | Voltado para cima | SUS440C | SUS440C | SUS440C | SUS304

Grupo PV120H
PV120H | Carga estática 1.960N (200kgf) | Classificação de carga 1.176N (120kgf) | 230g | Voltado para cima | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | Carga estática 1.960N (200kgf) | Classificação de carga 1.176N (120kgf) | 232g | Voltado para cima | SUS440C | SUS440C | SUS440C | SUS304

PVP (Tipo moldado em resina)
PVP30J | 78.4N (8kgf) | 38g | Voltado para cima·para baixo | POM*1 | SUS304*1 | POM | POM
Nota: *1 O material das bolas grande/pequena pode ser alterado.

Grupo PV15U
PV15U | 98N (10kgf) | 48g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | Voltado para cima | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | Voltado para cima | POM | SUS440C | SUS304 | SS

Grupo PV30U
PV30U | 294N (30kgf) | 134g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | Voltado para cima | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | Voltado para cima | POM | SUS440C | SUS304 | SS

Grupo PV50UH
PV50UH | 490N (50kgf) | 136g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | Voltado para cima | SUS440C | SUS440C | SUS304 | SUS304

PV30UX (Tipo montagem em uma etapa)
PV30UX | 294N (30kgf) | 150g | Voltado para cima | STEEL | STEEL | SUS304 | SS
Montagem em uma etapa: instalação fácil com apenas uma operação; não é necessário aparafusar o corpo principal, simplificando a fixação e remoção sem ferramentas.

Grupo PV30-B
PV30-B | 294N (30kgf) | 164g | Voltado para cima | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | Voltado para cima | POM | STEEL | SUS304 | SS

Tipo amortecedor de mola (PV5-C / PV8-C)
Cabeçalho: Modelo | Pressão de ajuste | Pressão máxima | Peso | Direção de uso | Bola principal | Bolas pequenas | Corpo | Tampa
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Voltado para cima | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Voltado para cima | STEEL | STEEL | SS | SS
O tipo amortecedor de mola recebe a carga de trabalho com uma mola incorporada no corpo Planeveyor.

Notas
A série PV inclui muitas variantes de modelo (aço standard, variantes inox SUS, variantes resina/POM, tipos de montagem em uma etapa e amortecedor de mola). Os sufixos dos modelos indicam material ou tipo (por exemplo S = inox, J = POM/resina, U = tipo unidade, H = tipo pesado/classificação estática, B = tipo flange/parafusado, C = tipo amortecedor de mola).

Características técnicas

• Nome da série: PV series
• Marca: ATEC CO., LTD.
• Tipo de produto: série Planeveyor prensada (opção económica e versátil)
• Materiais: STEEL, SUS304, SUS440C, SCM415, POM (resina)
• Patentes / características: superfície esférica original (PAT.P) para alguns produtos moldados em resina; dispositivo de descarga de pó disponível para algumas variantes
• Conformidade: RoHS
• Capacidades de carga recomendadas: exemplos por modelo (de ~49N (5kgf) até 1.960N em carga estática; classificações de carga até 1.176N para modelos maiores)
• Direção de uso típica: Voltado para cima (a maioria dos modelos); alguns tipos em resina suportam Voltado para cima e Voltado para baixo
• Intervalo de pesos: exemplos de ~18g até ~232g conforme modelo e materiais
• Variantes de modelos: PV15, PV30, PV50H, PV80, PV120H, PVP30J, PV15U, PV30U, PV50UH, PV30UX, PV30-B, PV5-C, PV8-C, etc.
• Ficheiros CAD e desenhos: 3D-CAD / PDF / DWG / DXF disponíveis por modelo
