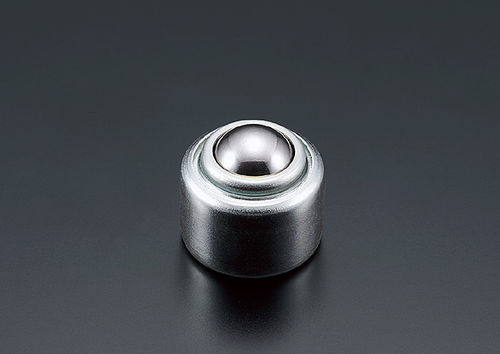

Esfera transferidora em aço inoxidável PV series

em polímeroem açoem material plástico

Visão geral
A série Planeveyor PV-C / PV-CF integra uma almofada de mola no corpo da unidade para suportar a carga da peça na superfície de transporte. Essas unidades reduzem a manipulação manual ao movimentar cargas pesadas e estão disponíveis em modelos para uso orientado para cima ou para cima/para baixo, conforme a referência.

Séries / Tipos disponíveis

• Série PV-C (produto moldado por prensagem)
• Série PV-CF
• PV-CAM (tipo com mola para furos de pinos do amortecedor)
• PV-BC (tipo de montagem com flange e almofada de mola)

Certificações / Materiais

• Materiais: AÇO, INOX, RESINA
• Conformidade / marcas: RoHS, PAT, PAT.P

PV-C / PV-CF — Produto moldado por prensagem (modelos e dados básicos)
Modelo | Força de ajuste | Força máxima | Peso | Direção de uso | Esfera principal | Esferas pequenas | Corpo | Tampa
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Para cima | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Para cima | STEEL | STEEL | SS | SS

Produto usinado (modelos de exemplo)
Modelo | Força de ajuste | Força máxima | Peso | Direção de uso | Esfera principal | Esferas pequenas | Corpo | Tampa
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM

Modelos adicionais da série PV-C
Modelo | Força de ajuste | Força máxima | Peso | Direção de uso | Esfera principal | Esferas pequenas | Corpo | Tampa
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM

Modelos PV-CF
Modelo | Força de ajuste | Força máxima | Peso | Direção de uso | Esfera principal | Esferas pequenas | Corpo | Tampa
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM (tipo com mola para furos de pinos do amortecedor) — descrição e modelos
É um Planeveyor de tipo mola para posicionamento de matrizes, compatível com os furos de pino do amortecedor da base da prensa. Existem duas dimensões básicas; com espaçadores auxiliares é possível ajustar à dimensão de furos de pino de muitos fabricantes de prensas.

Modelo | Dados de carga · Quantidade de afundamento (0.5mm / 1mm / 1.5mm / 2mm) | Peso | Direção de uso | Esfera principal | Esferas pequenas | Corpo | Tampa
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | Para cima | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | Para cima | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC (tipo montagem flange com almofada de mola) — modelos
Modelo | Força de ajuste | Força máxima | Peso | Direção de uso | Esfera principal | Esferas pequenas | Corpo | Tampa
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | Para cima·Para baixo | SUJ2 | SUJ2 | SCM415 | SUM

Observações
Dados 3D-CAD e desenhos em PDF são fornecidos para modelos individuais (disponíveis como documentos CAD/PDF específicos por modelo).
