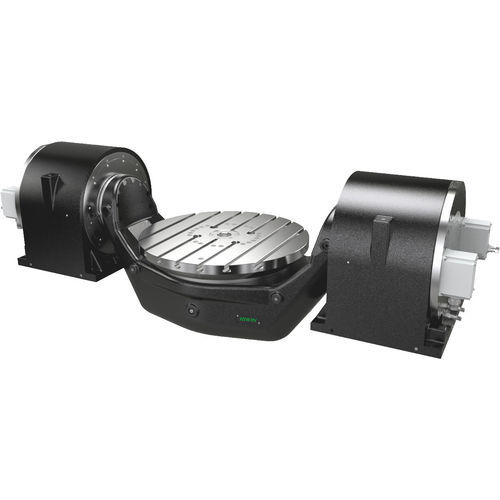

Mesa rotativa indexadora acionada por motor RAB series

horizontalpara máquina-ferramentapara centro de usinagem

Visão geral
A série RAB de mesas rotativas e de inclinação são eixos de precisão com apoio em ambos os lados e acionamento direto, concebidos para aplicações de usinagem exigentes. Motores de torque refrigerados a água permitem acelerações extremas, altos torques contínuos e de pico e funcionamento sem folga. Encoders de alta resolução proporcionam precisão até ±5 segundos angulares. Opções de personalização flexíveis viabilizam integração em diferentes máquinas.

Modelos disponíveis
Tipo | Velocidade máx. eixo rotativo [1/min] | Torque contínuo eixo rotativo [Nm] | Torque de pico eixo rotativo [Nm] | Diâmetro da mesa [mm] | Carga máx. [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

Características

• Projeto de acionamento direto com motor de torque para operação sem folga
• Rolamentos em ambos os lados para elevada rigidez e precisão
• Motores refrigerados a água que permitem acelerações extremas e altos torques contínuos/de pico
• Encoders de alta resolução que alcançam precisão até ±5 segundos angulares
• Vasta gama de diâmetros de mesa e capacidades de carga para várias aplicações de usinagem
• Opções de personalização flexíveis para soluções integráveis

Especificações técnicas

• Nome da série: RAB
• Precisão: até ±5 segundos angulares (com encoders de alta resolução)
• Tipo de acionamento: acionamento direto (motor de torque), refrigerado a água
• Torque máximo de pico (série): 3.900 Nm (RAB-800)
• Exemplos de torque contínuo: 430 Nm (RAB-400), 600 Nm (RAB-500 / RAB-630), 2.200 Nm (RAB-800)
• Velocidades máximas eixo rotativo: 90 1/min (RAB-400 / RAB-800), 100 1/min (RAB-500 / RAB-630)
• Diâmetros de mesa disponíveis: 400 mm, 500 mm, 630 mm, 800 mm
• Capacidades máximas de carga: 350 kg (RAB-400), 850 kg (RAB-500 / RAB-630), 1.200 kg (RAB-800)
• Torques de pico típicos: 810 Nm (RAB-400), 1.100 Nm (RAB-500 / RAB-630), 3.900 Nm (RAB-800)
