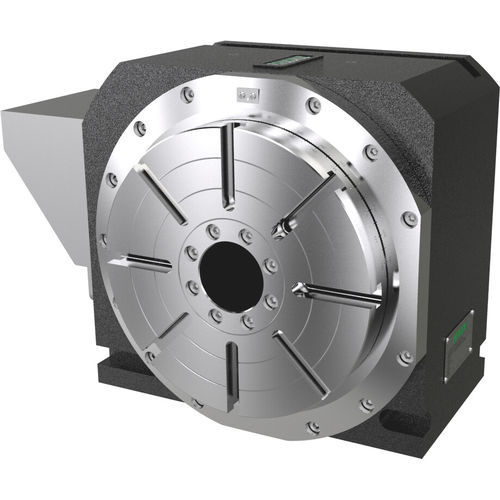

Mesa rotativa indexadora acionada por motor RCV series

verticalcompactacom acionamento direto

Descrição do produto
Os eixos giratórios verticais da série RCV são eixos de precisão com acionamento direto e projeto sem manutenção, destinados a aplicações industriais exigentes. Motores de torque permitem velocidades até 1.000 1/min, altas acelerações e funcionamento sem folga. Encoders de alta resolução garantem precisões até ±5 segundos de arco. Com capacidades de carga de série até 800 kg, a série RCV fornece soluções compactas e integráveis, adaptáveis aos requisitos da máquina.

Modelos disponíveis

• RCV-125
• RCV-170
• RCV-250
• RCV-320

Dados técnicos (extrato)
Tipo | Vel. máx. eixo rotativo [1/min] | Torque contínuo eixo rotativo [Nm] | Torque de pico eixo rotativo [Nm] | Diâmetro mesa [mm] | Carga útil máx. [kg]
RCV-125 | 400 | 31.3 | 59.4 | 125 | 20
RCV-170 | 200 | 106 | 203 | 170 | 50
RCV-250 | 140 | 148 | 280 | 250 | 160
RCV-320 | 90 | 430 | 810 | 320 | 250

Características / Especificações técnicas

• Acionamento direto (motores de torque) — transmissão direta sem engrenagens
• Projeto sem necessidade de manutenção
• Velocidades até 1.000 1/min dependendo do modelo
• Alta capacidade de aceleração e funcionamento sem folga
• Encoders de alta resolução com precisão até ±5 segundos de arco
• Capacidades de carga da série até 800 kg (dependendo do modelo)
• Dados chave por modelo em tabela: vel. máx., torque contínuo, torque de pico, diâmetro da mesa, carga útil máxima (ver dados técnicos)
• Personalização flexível e integração conforme requisitos da máquina
