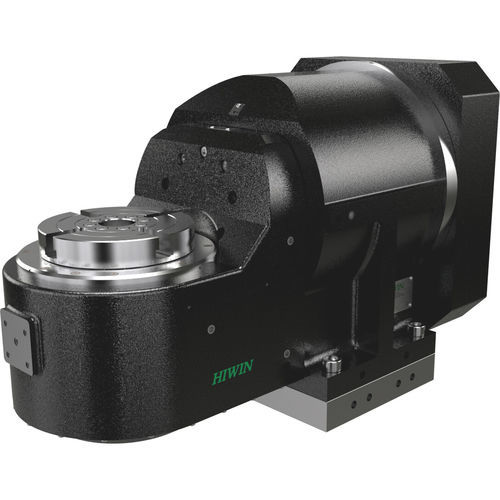

Mesa rotativa indexadora acionada por motor RAS series

horizontalpara máquina-ferramentaflexível

Descrição
As mesas rotativas e giratórias de um só lado da série RAS são eixos de precisão acionados diretamente e sem manutenção, concebidos para integração compacta e dinâmica em máquinas. Motores de torque refrigerados por água permitem acelerações e torques elevados, enquanto o acionamento direto sem folga assegura posicionamento repetível. Encoders de alta resolução atingem precisões até 1,5 segundos de arco. Os modelos suportam cargas até 300 kg e velocidades máximas conforme a variante.

Modelos disponíveis e parâmetros chave

• RAS-170 — Velocidade máx. eixo rotativo: 200 1/min; Torque contínuo: 35 Nm; Torque de pico: 66.5 Nm; Diâmetro da mesa: 170 mm; Carga máx.: 30 kg
• RAS-200 — Velocidade máx. eixo rotativo: 200 1/min; Torque contínuo: 63.5 Nm; Torque de pico: 120 Nm; Diâmetro da mesa: 200 mm; Carga máx.: 50 kg
• RAS-200-SP — Velocidade máx. eixo rotativo: 2,000 1/min; Torque contínuo: 27.9 Nm; Torque de pico: 52.7 Nm; Diâmetro da mesa: 200 mm; Carga máx.: 50 kg
• RAS-250 — Velocidade máx. eixo rotativo: 200 1/min; Torque contínuo: 145 Nm; Torque de pico: 275 Nm; Diâmetro da mesa: 250 mm; Carga máx.: 85 kg
• RAS-320 — Velocidade máx. eixo rotativo: 150 1/min; Torque contínuo: 205 Nm; Torque de pico: 390 Nm; Diâmetro da mesa: 320 mm; Carga máx.: 200 kg
• RAS-650 — Velocidade máx. eixo rotativo: 100 1/min; Torque contínuo: 600 Nm; Torque de pico: 1,100 Nm; Diâmetro da mesa: 650 mm; Carga máx.: 300 kg

Características técnicas / especificações

• Acionamento direto (motor de torque) para operação sem folga
• Design de mesa rotativa e giratória de um só lado para integração compacta
• Eixo de precisão sem manutenção
• Motores de torque refrigerados por água para altas acelerações e torques
• Encoders de alta resolução com precisões até 1,5 segundos de arco
• Altas velocidades: modelos com velocidades máximas de até 2,000 1/min (dependendo do modelo)
• Capacidade de carga até 300 kg (dependendo do modelo)
• Design compacto e dinâmico adequado para integração em máquinas
• Opções de personalização flexíveis para integração específica da aplicação
