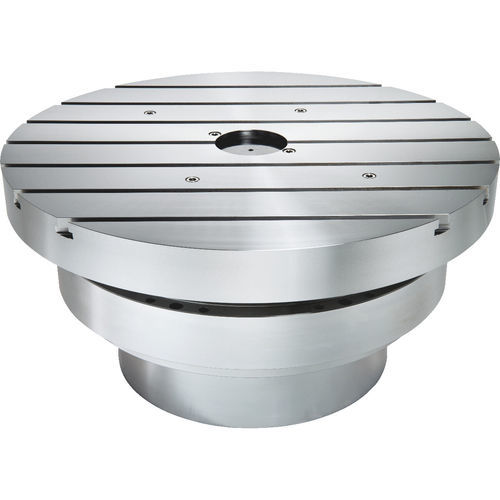

Mesa rotativa indexadora acionada por motor RCH series

horizontalpara máquina-ferramentapara usinagem

Descrição do produto
Mesas rotativas horizontais da série RCH são eixos de precisão de acionamento direto e sem manutenção, concebidos para processos de usinagem dinâmicos. Motores de torque refrigerados a água permitem acelerações extremas, altos torques e operação sem folga. Encoders de alta resolução asseguram precisões de até ±5 segundos angulares. Personalização flexível permite soluções integráveis para cada máquina.

Variantes disponíveis (tabela)
Tipo | Velocidade máx. eixo rotativo [1/min] | Torque contínuo eixo rotativo [Nm] | Torque de pico eixo rotativo [Nm] | Diâmetro da mesa [mm] | Carga máx. [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

Características

• Eixos rotativos de precisão com acionamento direto e sem manutenção
• Motores de torque refrigerados a água para altas acelerações e torques
• Operação sem folga
• Encoders de alta resolução com precisão de até ±5 segundos angulares
• Personalização flexível para soluções integráveis em máquinas

Especificações técnicas

• Série: RCH
• Diâmetros de mesa disponíveis: 200 mm, 400 mm, 600 mm, 800 mm
• Velocidade máx. eixo rotativo (por variante): RCH-200-SP 2.000 1/min; RCH-200 280 1/min; RCH-400 115 1/min; RCH-600 100 1/min; RCH-800 80 1/min
• Faixa de torque contínuo: de 27,9 Nm (RCH-200-SP) até 2.000 Nm (RCH-800)
• Faixa de torque de pico: de 52,7 Nm (RCH-200-SP) até 3.600 Nm (RCH-800)
• Faixa de carga máx.: 50 kg (RCH-200-SP) até 1.800 kg (RCH-800)
• Precisão do encoder: até ±5 segundos angulares
• Refrigeração: motores de torque refrigerados a água
• Uso previsto: processos de usinagem dinâmicos que exigem alta aceleração, alto torque e alta precisão posicional
