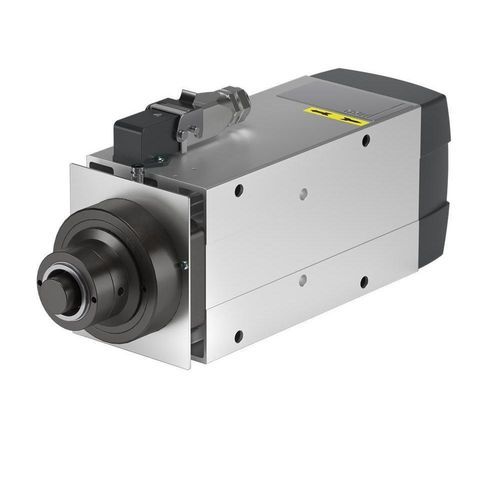

Motor spindle de produção MTR 1090-140

de usinagemde instalação em alturaelétrico

Visão geral
Projetado e fabricado pela HSD Mechatronics, o MTR 1090-140 é um mandril elétrico para usinagem industrial de madeira, compósitos e metais. Apresenta interface de ferramenta HSK C40, elevada velocidade máxima e arrefecimento selecionável por ventilador acoplado ao eixo ou ventilador elétrico, adequado para produção e operações de alta velocidade.

Materiais / Aplicações

• Madeira
• Materiais compósitos

Especificações técnicas
Diâmetro do corpo [mm] : □ 102x119.5
Velocidade máxima [rpm] : 24.000
Torque S1/S6 (40%) [Nm] : 3.2 / 3.8 ; 2.4 / 2.9
Potência S1/S6 (40%) [kW] : 6 / 7.2 ; 4.5 / 5.4
Tensão nominal [V] : 220 / 380
Interface da ferramenta : HSK C40
Arrefecimento : Ventilador acoplado ao eixo / Ventilador elétrico
Carcaça de arrefecimento : 15 ; 10

Características / detalhes técnicos

• Modelo: MTR 1090-140
• Fabricante: HSD Mechatronics
• Diâmetro do corpo: □ 102x119.5 mm
• Velocidade máxima: 24.000 rpm
• Torque (S1 / S6 40%): 3.2 / 3.8 Nm e 2.4 / 2.9 Nm (valores por variante)
• Potência (S1 / S6 40%): 6 / 7.2 kW e 4.5 / 5.4 kW (valores por variante)
• Tensão nominal: 220 / 380 V
• Interface da ferramenta: HSK C40
• Arrefecimento: ventilador acoplado ao eixo ou ventilador elétrico
• Opções de carcaça de arrefecimento: 15 e 10
