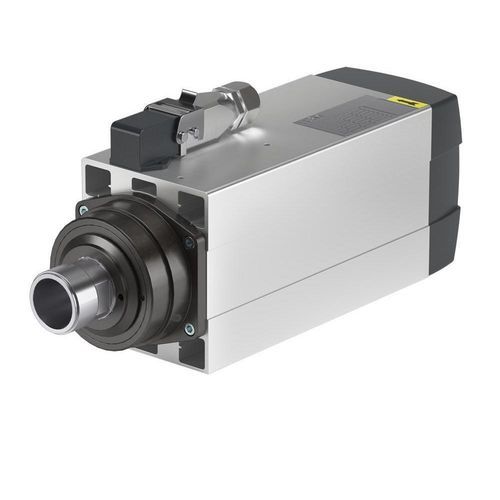

Motor spindle de usinagem MT 1090-140

de fresagemde instalação em alturamotorizado

Visão geral
O MT 1090-140 da HSD é um eletromandrino motorizado para operações de usinagem industrial. Disponível em duas configurações com interfaces de ferramenta ER32 ou HSK C40, oferece velocidades até 24.000 rpm e diferentes faixas de potência/torque para ciclos de serviço contínuos ou intermitentes.

Aplicações / Materiais

• Madeira
• Compósito

Dados técnicos
Variantes: MT 1090 - ER32 (6 kW S1 / 7,2 kW S6 (40%)); MT 1090 - HSK C40 (4,5 kW S1 / 5,4 kW S6 (40%))
Diâmetro do corpo [mm]: □ 102 x 119.5
Velocidade máxima [rpm]: 24.000
Torque S1 / S6 (40%) [Nm]: 3,2 / 3,8 (ER32); 2,4 / 2,9 (HSK C40)
Tensão nominal [V]: 220 / 380
Interface de ferramenta: ER32 ou HSK C40
Arrefecimento: ventoinha acionada por eixo ou ventoinha elétrica
Opções de carcaça de arrefecimento: 15 ou 10

Detalhes da descrição
O MT 1090-140 destina-se a operações de fresagem e perfilamento que exigem alta rotação e dimensões compactas. As duas configurações de potência/torque permitem selecionar a versão adequada à carga de usinagem e ao ciclo (S1 contínuo ou S6 40% intermitente). O arrefecimento é feito por ventoinha acoplada ao eixo ou por ventoinha elétrica, conforme a versão.

Características / especificações técnicas

• Modelo: MT 1090-140
• Potência disponível (S1 / S6 40%): 6 kW / 7,2 kW (ER32); 4,5 kW / 5,4 kW (HSK C40)
• Torque (S1 / S6 40%): até 3,8 Nm
• Velocidade máxima: 24.000 rpm
• Diâmetro do corpo: □ 102 x 119.5 mm
• Tensão nominal: 220 / 380 V
• Interfaces de ferramenta: ER32 ou HSK C40
• Opções de arrefecimento: ventoinha acionada por eixo ou ventoinha elétrica
• Carcaça de arrefecimento: 15 ou 10
