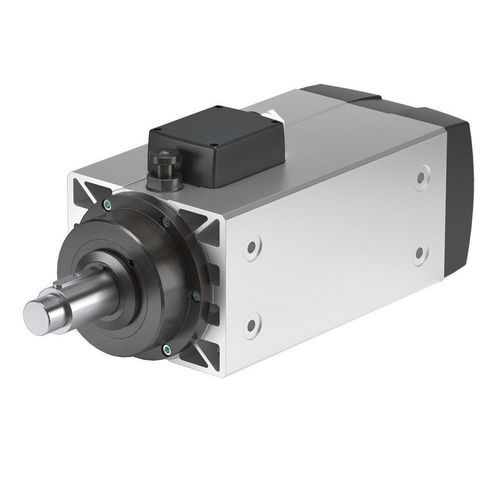

Motor spindle de corte AT 1120-170

de usinagemde fresagemde instalação em altura

Visão geral do produto
O Eletrospindle AT 1120-170 da HSD Mechatronics foi projetado para usinagem industrial de madeira e materiais compósitos. Disponível em duas variantes de potência, oferece torque adequado e rotações até 6000 rpm, com interface de ferramenta com chaveta e refrigeração por ventilador acionado pelo eixo.

Materiais / Aplicações

• Madeira
• Compósito

Ficha técnica (dados)
Variantes: AT 1120 - 5,8 kW | AT 1120 - 8,1 kW
Diâmetro do corpo [mm] — □ 177x145 | □ 177x145
Velocidade máx. [rpm] — 6000 | 6000
Torque S1/S6 (40%) [Nm] — 9,2 / 11,9 | 12,9 / 15,1
Potência S1/S6 (40%) [kW] — 5,8 / 7,5 | 8,1 / 9,5
Tensão nominal [V] — 380 | 380
Interface da ferramenta — Com chaveta (Linguetta) | Com chaveta (Linguetta)
Refrigeração — Ventilador acionado por eixo (Ventola calettata su albero) | Ventilador acionado por eixo (Ventola calettata su albero)
Carcaça de refrigeração — 35 | 35

Principais características

• Duas variantes de potência: 5,8 kW e 8,1 kW com valores de torque S1/S6 correspondentes.
• Velocidade máxima até 6000 rpm para ciclos padrão de usinagem.
• Interface de ferramenta com chaveta (Linguetta) padrão para montagem de ferramenta segura.
• Refrigeração por ventilador acionado por eixo; tamanho da carcaça de refrigeração: 35.
• Projetado para alimentação de 380 V.

Especificações técnicas

• Modelo: AT 1120-170
• Variantes: AT 1120 - 5,8 kW; AT 1120 - 8,1 kW
• Diâmetro do corpo: □ 177x145 mm
• Velocidade máxima: 6000 rpm
• Torque S1/S6 (40%): 9,2 / 11,9 Nm (5,8 kW) — 12,9 / 15,1 Nm (8,1 kW)
• Potência S1/S6 (40%): 5,8 / 7,5 kW — 8,1 / 9,5 kW
• Tensão nominal: 380 V
• Interface da ferramenta: Com chaveta (Linguetta)
• Refrigeração: Ventilador acionado por eixo (Ventola calettata su albero)
• Dimensão da carcaça de refrigeração: 35
• Aplicações principais: usinagem de madeira e compósitos
