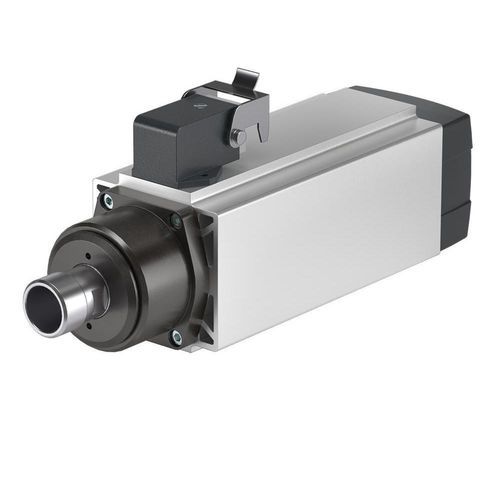

Motor spindle de produção MT 1055-090

de usinagemde instalação em alturaelétrico

Visão geral
O eletrospindle MT 1055-090 da HSD Mechatronics é um spindle de alta velocidade projetado para usinagem industrial de madeira e materiais compósitos. Disponível nas variantes MT e MTR com interfaces de ferramenta selecionáveis, destina-se a aplicações que exigem altas rotações e precisão.

Aplicações

• Madeira
• Compósito

Versões

• MT 1055 - 1 kW (interface de ferramenta ER20)
• MTR 1055 - 1 kW (interface de ferramenta HSK C32)

Dados técnicos principais

• Modelo: MT 1055-090
• Secção do corpo: □ 70 x 71,5 mm
• Velocidade máxima: 24.000 rpm
• Binário S1 / S6 (40%): 0,53 Nm / 0,69 Nm
• Potência S1 / S6 (40%): 1 kW / 3 kW
• Tensão nominal: 220 / 380 V
• Interface de ferramenta: ER20 (MT) ou HSK C32 (MTR)
• Arrefecimento: ventilador acionado pelo eixo
• Carcaça de arrefecimento: 3,5

Observações
Arrefecimento por ventilador acionado pelo eixo. Oferecidas duas opções de interface de ferramenta (ER20 para a variante MT, HSK C32 para a variante MTR). Projetado para usinagem em alta velocidade até 24.000 rpm; potências e pares indicados para ciclos S1 e S6 (40%).

Características técnicas / especificações

• Modelo: MT 1055-090
• Versões: MT 1055 - 1 kW; MTR 1055 - 1 kW
• Diâmetro do corpo: □ 70 x 71,5 mm
• Velocidade máxima: 24.000 rpm
• Binário S1 / S6 (40%): 0,53 Nm / 0,69 Nm
• Potência S1 / S6 (40%): 1 kW / 3 kW
• Tensão nominal: 220 / 380 V
• Interface de ferramenta: ER20 (MT) ou HSK C32 (MTR)
• Arrefecimento: ventilador acionado pelo eixo
• Carcaça de arrefecimento: 3,5
