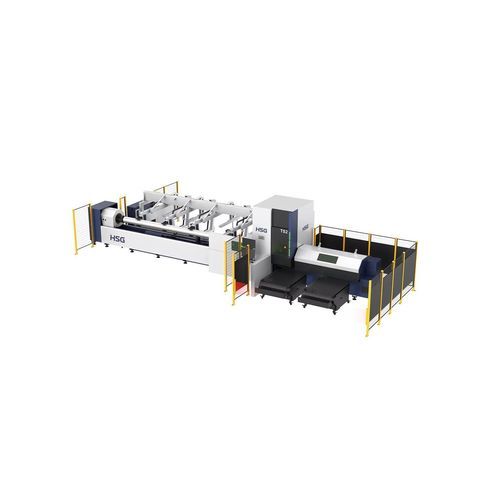

Máquina de corte a laser TS2

a laser de fibrapara açode perfis

Visão geral
TS2 é uma máquina de corte a laser de fibra para tubos e perfis, projetada para corte preciso e produtividade em ambiente industrial. Faixa de potência padrão: 3000W–6000W.

Corte rápido

• Velocidade máxima de deslocamento: 140 m/min; aceleração até 1,4G; rotação do mandril até 140 r/min.
• Cinemática de alta velocidade e controle de movimento otimizado para reduzir o tempo de ciclo.

Mandrill dinâmico

• Dois mandris digitais inteligentes de série para fixação estável.
• Detecção automática do diâmetro do tubo e ajuste da pressão de ar e força de aperto em 2 segundos.
• Mandril traseiro com sucção de ar e pó para manter a peça e a área de trabalho limpas.

Capacidade para múltiplos tubos e perfis

• Configuração padrão com duas braçadeiras para tubos e perfis.
• Capacidade máxima por tubo: ≤ 300 kg.
• Diâmetro tubo redondo: Φ12–Φ273 mm; tubo quadrado: 12×12–220×220 mm.
• Suporta perfis como canal, ângulo e vigas I.

Tecnologias HSG 3D (opcional)
Cabeçote de bisel HSG-LA4 opcional para biséis complexos (0–45°) e contornos 3D.

Descarregamento dinâmico

• Ajuste inteligente de posição com base no comprimento da peça, incluindo placa de seguimento basculante e duas rodas côncavas para suporte estável durante o corte.

Carregamento automático eficiente (opcional)
Sistema de carregamento totalmente automático opcional reduz o tempo de carga para cerca de 25 segundos, aumentando a eficiência de processamento.

Suporte dinâmico
Suportes de seguimento servo independentes e altamente sensíveis para assegurar alimentação estável e melhorar a precisão do corte.

Sistema de operação HSG-X
Interface baseada em barramento, clara, que exibe dados de corte em tempo real e centraliza funções essenciais para simplificar a operação.

Corte + Perfuração + Rosqueamento (opcional)
Solução integrada opcional que combina corte a laser, perfuração hot-melt e roscamento para processamento em etapa única, reduzindo operações e mão de obra.

Detecção interna da linha de solda (opcional)
Sistema opcional que identifica com precisão as soldas internas para evitar erros causados por oxidação ou polimento externo e reduzir sucata.

Especificações técnicas

• Modelos: TS2, TS2-90.
• Potência: 3000W–6000W.
• Capacidade corte tubo redondo: Φ12–Φ273 mm.
• Capacidade corte tubo quadrado: 12×12–220×220 mm.
• Comprimento do tubo: TS2: 1 m–6,5 m; TS2-90: 1 m–9,2 m.
• Comprimentos de descarga: TS2: 3 m / 4,5 m; TS2-90: 4,5 m / 6,5 m.
• Aceleração: 1,4G; Velocidade máxima: 140 m/min; Rotação do mandril: até 140 r/min.
• Capacidade máxima por tubo: 300 kg.
• Opções: cabeçote HSG-LA4 (bisel 0–45°), carregamento automático (≈25 s), 3-em-1, detecção interna de solda.
