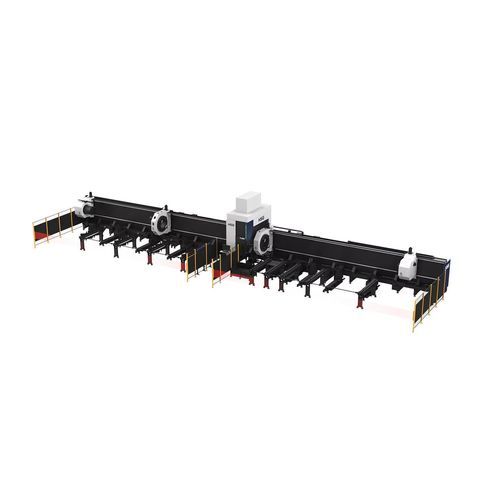

Máquina de corte a laser de fibra TL660

para metaisde perfisde tubos

Visão geral do produto
A HSG Laser apresenta a máquina de corte a laser de fibra para tubos TL com quatro mandris, projetada para o corte estável de tubos pesados, grandes e longos. Faixa de potência: 6000W–20000W.

Estrutura de quatro mandris

• Mandris pneumáticos para cargas pesadas que garantem fixação estável
• Diâmetro máximo de fixação: 660 mm (tubo redondo)
• Capacidade de carga por tubo: 3000 kg

Sistema automático de carga e descarga
O sistema automático permite manusear tubos pesados sem parar a máquina, reduzindo tempos improdutivos e riscos de manuseio.

Sistema de controlo HSG-X (bus)
HSG-X, sistema de controlo em bus desenvolvido pela HSG Laser, simplifica a operação e melhora a eficiência.

• Ecrã tátil de 21,5 polegadas com interface concisa
• Monitorização em tempo real dos componentes principais com alarmes precoces
• Detecção opcional de desvio do tubo
• Geração de relatórios de processamento com um clique

Tecnologia de emenda de tubos
O controlo oferece mais de 50 padrões de emenda para facilitar a soldagem e montagem subsequentes.

• Emenda macho/fêmea para extremidades de tubo quadrado
• Emenda em arco a 90°
• Emenda em T para tubo redondo
• Emenda para furos passantes
• Emenda a 45° para hexágonos
• Emenda para ângulos e perfis em U

Corte com aparas curtas
A configuração de quatro mandris suporta corte inverso para obter aparas curtas e melhorar a utilização do material.

Tecnologia de reinício após falha de energia
Servomotores importados com codificadores absolutos permitem retomar o corte após interrupção de energia sem perda de posição.

Características / especificações técnicas

• Modelo: TL660
• Potência: 6000W–20000W
• Precisão de posicionamento X/Y: ±0.1 mm/m
• Capacidade de corte tubo redondo: Φ80–Φ660 mm
• Capacidade de corte tubo quadrado: 80×80–450×450 mm
• Capacidade de carga por tubo: 3000 kg
