Máquina de corte a laser de fibra TX5R

para açode tuboscom software de parametrização

Visão geral

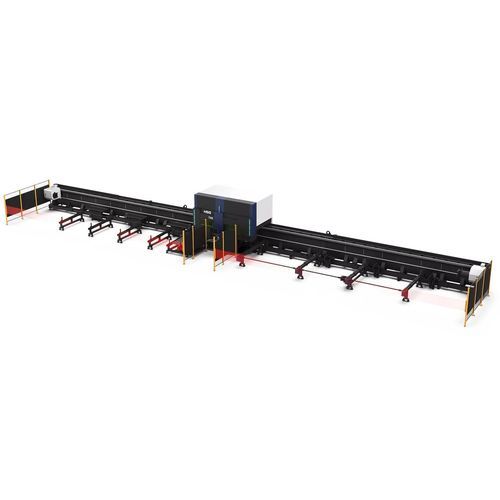

O TX5R é uma máquina de corte a laser por fibra para tubos com potências de 6000W a 20000W. Projetada para processamento de tubos de grande diâmetro, perfis pesados e comprimentos até 12000 mm.

Leito da máquina suspenso lateralmente
O leito suspenso lateral reduz o centro de gravidade, facilitando a movimentação, o acesso do operador e o carregamento de tubos longos ou pesados.

Tecnologia de mandril 3+1 dupla
O design integrado 3+1 (C3 + C4) rotaciona e desloca-se de forma sincronizada, oferecendo funções combinadas de aperto e suporte para eliminar material residual, aumentar a estabilidade e reduzir desperdício.

Suporte de acompanhamento servo independente
Suportes de acompanhamento acionados por servo fornecem suporte contínuo durante o corte para manter a concentricidade e a precisão em peças longas ou pesadas.

Placa de suporte como dispositivo de descarga
A placa de suporte funciona também como dispositivo de descarga, compatível com uma ampla gama de tamanhos de tubo e facilitando a queda e a manipulação segura.

Processamento de chanfro (opcional)
Cabeçote de chanfro opcional para cortes em chanfro de 0–45° para preparação de juntas.

Sistema de controlo
Sistema de barramento HSG-X10000: controlo integrado com operações comuns para tubos, base de dados de processos e funções de assistência para programação simplificada e resultados repetíveis.

Carregamento, descarregamento e automação

• Carregador automático multitubo para manuseio simultâneo de tubos pesados
• Descarregamento automático (placa de acompanhamento ou mesas de dupla aleta) para proteção das peças e aceleração do ciclo

Capacidade para tubos e perfis pesados
Capacidade tubo redondo: Ø50–Ø510 mm. Tubo quadrado: 50×50–500×500 mm. Capacidade de carga por tubo até 2000 kg. Comprimento máximo do tubo até 12000 mm. Suporta perfis como cantoneiras e vigas I.

Especificações técnicas

• Modelo: TX5R
• Potência laser: 6000W–20000W
• Capacidade tubo redondo: Ø50–Ø510 mm
• Capacidade tubo quadrado: 50×50–500×500 mm
• Velocidade do mandril: 40 r/min
• Velocidade máxima de ligação: 60 m/min
• Aceleração: 0.3G
• Capacidade máxima de carregamento (única): 2000 kg
• Corte chanfrado opcional: 0–45°
• Sistema de controlo: HSG-X10000 Bus System
