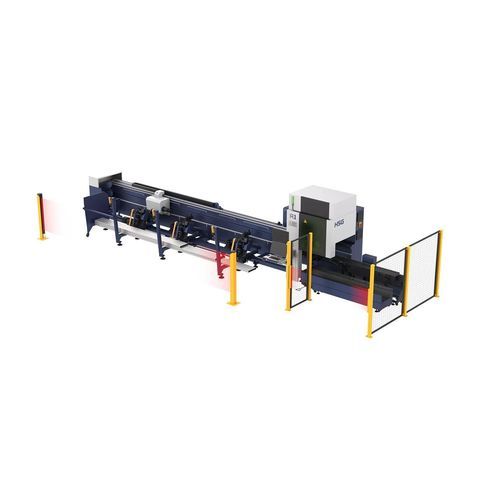

Máquina de corte a laser R1

para metaisde tuboscom software de controle

Visão geral

• R1 é uma máquina de corte laser de alta velocidade para tubos de pequeno diâmetro, projetada para corte rápido e de alta precisão de tubos redondos e quadrados.
• Faixa de potência do laser: 1500–6000 W.

Capacidades principais

• Diâmetro mínimo para tubo redondo: 8 mm.
• Comprimento mínimo de aresta para tubo quadrado: 8 mm.
• Velocidade de avanço do mandril: 150 m/min.
• Velocidade de rotação do mandril: 150 r/min.
• Aceleração do mandril: 1,5 G.
• Projetada para aumentar o rendimento de produção e reduzir os prazos de entrega.

Carregamento multimodo eficiente

• Compatível com racks automáticos de material para realizar o carregamento em ~20 s.
• Racks automáticos suportam tubos Ø20–Ø120 mm e comprimentos de 4,0–6,5 m.
• O rack automático também suporta modo de carregamento semi-automático um a um.

Saltos do mandril para rejeitos curtos

• O salto de mandril padrão (acionado por cilindro) reduz comprimentos de sobra de grande amplitude reposicionando o mandril.
• O modo de salto permite corte de alta precisão em tubos longos por deslocamento controlado do mandril.
• Opção: salto de mandril servo para saltos mais precisos e eficientes.

Suporte de acompanhamento para alta precisão

• A bancada da máquina inclui um suporte de acompanhamento servo, independente e de alta sensibilidade, para fornecer força de apoio durante o corte rotativo e manter a precisão de corte.

Sistema operacional de barramento inteligente

• Inclui funções auxiliares para atender a diversas exigências de processamento de tubos.
• Equipado com software profissional de aninhamento para gestão eficiente do progresso de produção e cálculo de preços.

Parâmetros técnicos (resumo)
Modelo | Potência | Precisão posicionamento X/Y | Capacidade de corte (redondo) | Capacidade de corte (quadrado) | Peso aprox. por tubo
R1 | 1500–6000 W | ±0,05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0,05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg

Observações

• A aparência, parâmetros técnicos e descrições funcionais baseiam-se em dados de laboratório internos; os resultados reais dependem da máquina e das condições de ensaio.

Características / especificações técnicas

• Modelo: R1 (variante: R1R)
• Potência laser: 1500–6000 W
• Precisão de posicionamento X/Y: ±0,05 mm/m
• Capacidade tubo redondo: Ø8–Ø120 mm
• Capacidade tubo quadrado: 8×8–120×120 mm
• Peso aproximado por tubo: ≈80 kg
• Diâmetro mínimo tubo redondo: 8 mm
• Comprimento mínimo de aresta tubo quadrado: 8 mm
• Velocidade de avanço do mandril: 150 m/min
• Velocidade de rotação do mandril: 150 r/min
• Aceleração do mandril: 1,5 G
• Racks automáticos: Ø20–Ø120 mm, comprimentos 4,0–6,5 m; tempo de carregamento ≈20 s; modo semi-automático um a um suportado
• Recursos: salto de mandril por cilindro para rejeitos curtos, salto de mandril servo (opcional), suporte de acompanhamento servo independente, software de aninhamento profissional (OS de barramento inteligente)
