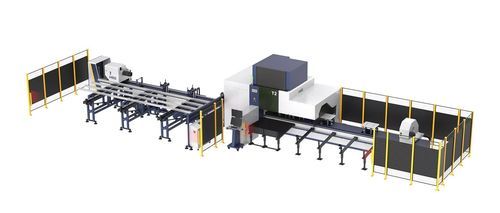

Máquina de corte a laser T series

rotativapara metaisde tubos

Visão geral
A série T da HSG é uma solução de automação para corte a laser de tubos metálicos, concebida para fornecer processamento fiável, eficiente e económico. Potências laser típicas: 3000W–6000W.

Desenvolvido no Japão
Desenvolvido no Global R&D Center da HSG em Kanagawa, Tóquio, a série integra inovações em óptica laser e uma interface amigável ao operador para suportar o desempenho produtivo.

Capacidade de 3 mandris e variantes
O design de três mandris aumenta a capacidade de carga e permite corte de cauda curta. Variantes disponíveis: T2 (Φ20–240 mm) e T3 (Φ40–350 mm), cobrindo uma ampla gama de tubos médios a grandes.

Carregamento e descarregamento em comprimento total
Mandris ocos permitem a passagem de tubos inteiros para carregamento/descarregamento automatizado. Comprimentos de processamento automáticos podem chegar até 6 m.

Corte sem resíduo (zero-tail)
O movimento para frente/trás do mandril ajusta automaticamente a posição do tubo para alcançar zero de resíduos, maximizando a utilização do material e reduzindo custos de matéria-prima.

Suportes de seguimento independentes
A cama de carga (7 m) e a cama de descarga (6 m) estão equipadas cada uma com quatro suportes servo independentes, fornecendo suporte robusto durante o corte rotativo para maior precisão e estabilidade.

Detecção fotoelétrica de carga
A detecção fotoelétrica avançada identifica tamanho, forma e posição de cada tubo, permitindo aperto preciso pelo mandril e ajustes em tempo real para um processamento estável e automatizado.

Estrutura dos mandris dianteiro e traseiro
A configuração com duplo dianteiro e simples traseiro oferece aperto e suporte completos, melhorando a capacidade de carga e a precisão de corte.

Sistema de corte HSG-X10000
Equipado com o sistema de corte por bus HSG-X10000, a solução inclui múltiplas funções auxiliares específicas para aplicações em tubos e uma interface fácil de usar para melhorar a eficiência de produção e a qualidade do processamento.

Características / especificações técnicas

• Série T (geral): Potência laser 3000W–6000W; suporta tubos redondos e quadrados; design 3 mandris; carregamento/descarregamento até 6 m; mandris ocos; detecção fotoelétrica; suportes de seguimento servo independentes.
• T2: Potência 3–6 kW; intervalo tubos redondos Φ20–240 mm; capacidade tubos quadrados 20×20 mm – 240×240 mm; peso de um único tubo máx. 300 kg; velocidade do mandril 100 rpm; velocidade máxima de ligação 100 m/min; aceleração máx. 1.0 G.
• T3: Potência 3–6 kW; intervalo tubos redondos Φ40–350 mm; capacidade tubos quadrados 40×40 mm – 350×350 mm; peso de um único tubo máx. 600 kg; velocidade do mandril 80 rpm; velocidade máxima de ligação 80 m/min; aceleração máx. 0.8 G.
