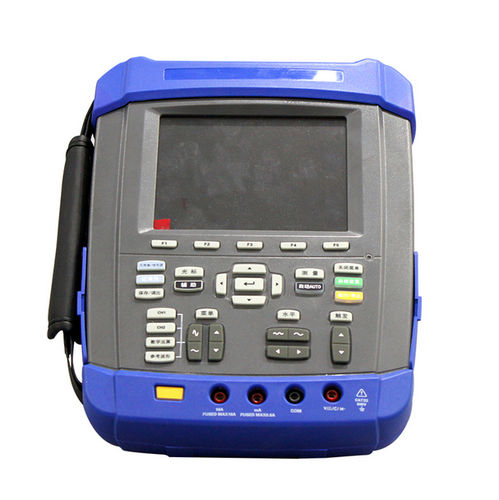

Sistema de monitoramento de descargas parciais de mão HZ-9003C

I. Introdução ao Sistema
A descarga parcial é um sintoma e uma manifestação da degradação do isolamento em equipamentos de energia, e também uma causa de deterioração adicional do isolamento. Como as consequências da falha de isolamento são frequentemente graves, a detecção de descarga parcial em equipamentos de energia é particularmente importante. A descarga parcial em equipamentos elétricos refere-se a descargas elétricas que não causam um curto-circuito completo entre os eletrodos. Essas descargas geralmente têm amplitudes pequenas, mas podem degradar continuamente o isolamento, levando potencialmente a falhas futuras. A detecção de descarga parcial em linhas energizadas oferece um método rápido e simples para identificar possíveis falhas de isolamento que podem causar interrupções de energia ou acidentes pessoais.
II. Principais Características
1) Permite a detecção rápida no local de descarga parcial em equipamentos elétricos de alta tensão, especialmente em painéis de distribuição. É fácil de usar, pequeno, leve e portátil.
2) O circuito do sensor de detecção de descarga parcial utiliza tecnologias avançadas de processamento de sinal de radiofrequência, processamento de sinal de alta frequência e processamento de sinais fracos, e emprega conversão AD de alta precisão e chips de processamento de sinal digital de alta velocidade para o processamento de sinal digital, resultando em excelente desempenho anti-interferência e precisão de medição.
3) Integra múltiplos métodos de detecção para sinais de descarga parcial, incluindo ultrassom, onda terrestre transiente, ultrassom de contato e métodos de alta frequência.
4) Sensor acústico aéreo sem contato e sensor TEV integrados.
5) Oferece múltiplas janelas de exibição para análise de dados de teste de descarga parcial, incluindo diagramas de forma de onda, diagramas de fase, gráficos de barras e diagramas de quatro elementos.
6) Suporta funções de armazenamento e visualização de dados; os dados podem ser exportados diretamente via cartão SD ou USB.
7) Suporta configurações de limite de vários níveis para avisos e alarmes, fornecendo avisos intuitivos para problemas por meio de diferentes cores de amplitude.
8) Alimentado por uma bateria de lítio de alta capacidade, permitindo operação contínua por mais de 10 horas com uma única carga.
