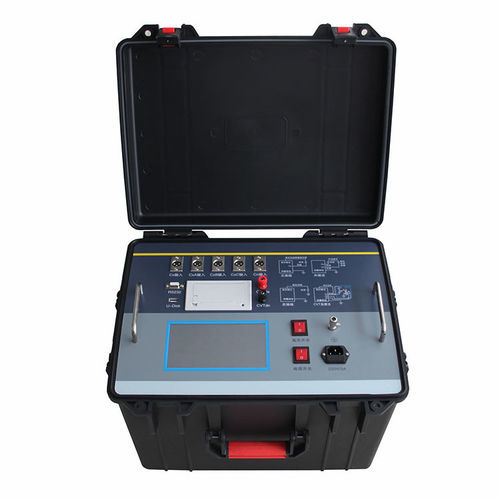

Testador de capacidade HZ-2400H

de alta tensãodielétricode isolamento elétrico

Descrição do produto
O HZ-2400H é um testador de perda dielétrica para medição de capacitância e perda dielétrica (tgδ) em transformadores, reatores, capacitores, buchas e para‑raios. Projetado para ensaios de aceitação, manutenção e testes preventivos na produção elétrica e em subestações, fornece avaliação fiável do estado de isolamento e detecção de defeitos locais.

Principais características

• Filtragem digital por transformada de Fourier para medições de alta precisão de capacitância e tgδ, com procedimentos de medição automáticos.
• Tecnologia de conversão de frequência anti‑interferência para eliminar ruído da rede a 50 Hz; mantém a precisão em ambientes com forte interferência eletromagnética.
• Fonte chaveada de alta potência com frequência variável, saídas em seno puro (45 Hz / 55 Hz) e capacidade de saída até 10 kV; modo Buck‑Boost suportado.
• Grande ecrã LCD full‑touch com interface gráfica para operação intuitiva e formação mínima.
• Chip de calendário interno e memória de grande capacidade para armazenamento com carimbo temporal dos resultados; histórico visível e imprimível.
• Exportação de dados via pen drive e gestão em PC através de software dedicado; interface RS232 para controlo remoto e integração de dados.
• Sequências de ensaio automatizadas controladas por microprocessador conforme método selecionado.
• Opção de modelo integrado com condensador padrão e fonte HV para simplificar o cabeamento em campo.
• Suporte para medição de perda dielétrica em óleo com copo de óleo padrão e cabos de teste dedicados.
• Função de blindagem de baixa tensão para fiação invertida que permite determinadas medições sem desligar o barramento CVT aterrado.
• Capacidade de ensaio de tensão de resistência em CA para PT/CT e sistemas de baixa tensão (p.ex. 400 V).
• Deteção de frequência de fonte HV externa entre 40–70 Hz e suporte a fontes industriais ou ressonantes em série para ensaios HV de alta capacidade.
• Funções CVT: autoexcitação, medição automática de C1/C2 e perdas, medição da capacitância/tgδ total do CVT e quatro limites de proteção (HV/LV e corrente).
• Medição da relação CVT, polaridade e erro de fase.
• Medição simultânea em quatro canais para ensaio de buchas trifásicas e ponto neutro.
• Impressora térmica integrada para relatórios in loco; saída USB para exportação de ficheiros.
• Controle centralizado: um PC pode controlar até 32 instrumentos para integração em veículos de ensaio de alta tensão.
• Proteções de segurança: deteção de aterramento (sem saída HV se aterramento incorreto), proteção contra sobrecorrente e corte de HV em caso de choque elétrico detectado.
• Módulo GPS opcional para geolocalização dos ensaios.

Características / especificações técnicas

• Modelo: HZ-2400H
• Precisão (capacitância Cx): ±(leitura × 1% + 1 pF)
• Precisão tgδ: ±(leitura × 1% + 0,00040)
• Índice anti‑interferência: conversão de frequência; precisão mantida até 200% de interferência
• Resolução: até 0,001 pF (4 dígitos significativos)
• Faixa tgδ: ilimitada, resolução 0,001%
• Identificação automática do tipo de amostra: capacitância / indutância / resistência
• Faixa de corrente de teste: 10 μA ~ 5 A
• Faixas de capacitância HV interna: 3 pF ~ 60000 pF @ 10 kV; 60 pF ~ 1 μF @ 0,5 kV
• Faixas de capacitância HV externa: 3 pF ~ 1,5 μF @ 10 kV; 60 pF ~ 30 μF @ 0,5 kV
• Faixa de tensão HV interna ajustável: 0,5 ~ 10 kV (12 kV opcional)
• Corrente máxima de saída (interna): 200 mA
• Corrente máxima em fiação inversa: 10 kV / 5 A (rede ou conversão 40–70 Hz)
• Saída CVT autoexcitada de baixa tensão: 3 ~ 50 V, 3 ~ 30 A
• Precisão medição relação de transformação: ±(leitura × 1%), faixa 10 ~ 99999
• Precisão medição de fase: ±0,1°, faixa 0 ~ 359,9°
• Frequência de teste: 40–70 Hz configurável; conversão automática dupla para 50 Hz e 60 Hz configurável
• Precisão de frequência: ±0,01 Hz
• Tempo de medição: aprox. 40 s (dependendo do método)
• Alimentação: 180 V ~ 270 VAC, 50 Hz ±1% (rede ou gerador)
• Interface PC: RS232 padrão; entrada para pen drive (armazenamento automático)
• Impressora: microimpressora térmica integrada
• Temperatura operacional: -10 °C ~ 50 °C
• Dimensões: 500 mm × 377 mm × 330 mm
• Peso: 28 kg
