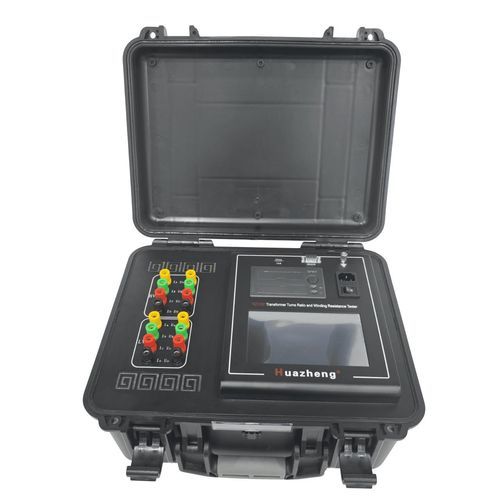

Testador de tensão HZ2162

de continuidadede funcionamentopotência

Descrição do Produto
No processo de fabricação de transformadores, incluindo testes de produtos semiacabados, testes de fábrica para produtos acabados, instalação, revisões, ajustes de comutadores de derivação, testes de entrega e testes preventivos conforme exigido pela concessionária de energia, é necessário medir a resistência CC e a relação de transformação do transformador. Esses testes permitem verificar a qualidade da soldagem das juntas dos enrolamentos, detectar curtos-circuitos entre espiras, verificar a qualidade do contato em cada posição do comutador de derivação e garantir que a posição real do comutador esteja alinhada com a posição indicada. Também auxiliam na identificação de problemas como rupturas de estoque.
Os métodos de teste tradicionais exigem múltiplas configurações de fiação e testes de intervalo usando dois instrumentos separados, o que consome muito tempo e é ineficiente, atrasando significativamente o progresso da produção.
Para atender à necessidade de medições mais rápidas de resistência CC e relações de transformação em transformadores, nossa empresa desenvolveu o HZ2162, um testador integrado de resistência CC e relação de espiras de transformadores. Este instrumento apresenta uma configuração de fiação única, permitindo que tanto o teste de relação de transformação quanto os testes de resistência CC hexafásica alta/baixa sejam concluídos sem desconectar os fios. Todas as funções podem ser acessadas e operadas facilmente por meio de uma tela sensível ao toque.

Características de resistência direta:

• Este produto é adequado para testar transformadores de distribuição de 10 kV e 35 kV, transformadores, motores, geradores e outras cargas indutivas. Também é usado para medir fios, contatos de relés e muito mais.
• Inclui função de conversão de temperatura, permitindo que os valores de resistência sejam ajustados para diferentes temperaturas conforme necessário, facilitando a comparação de dados.
• Possui recursos de proteção, incluindo alarmes sonoros de descarga, proteção contra superaquecimento da fonte de alimentação e proteção contra inversão de polaridade.
• O interruptor de carga pode ser acionado diretamente no modo de medição, e o instrumento atualiza automaticamente os dados sem necessidade de reinicialização.
• Oferece 6 configurações de corrente e possui função de seleção automática de faixa de corrente que escolhe a configuração apropriada com base na carga.

Características da Razão de Transformação:

• Utiliza uma fonte de alimentação inversora trifásica de precisão, eliminando a influência harmônica da tensão da rede elétrica durante a medição, aumentando a precisão. Garante operação estável mesmo quando a fonte de alimentação é um gerador.
• A tensão de saída trifásica melhora a velocidade de teste. Pode medir o ângulo de fase entre as fases e identificar automaticamente o grupo de fiação (0-11). Para transformadores retificadores com múltiplos enrolamentos em baixa tensão, pode medir a relação de transformação e o desvio angular (até 7,5°) sem desconectar o lado de baixa tensão.
• Compatível com uma ampla gama de transformadores, sendo particularmente adequado para transformadores do tipo Z, transformadores retificadores, transformadores de aterramento e transformadores para fornos elétricos.
• Possui proteções contra conexões reversas de alta e baixa tensão, curto-circuito entre espiras do transformador, configurações incorretas do comutador de derivações e curto-circuito na saída, aumentando a estabilidade do instrumento.
• Após inserir os parâmetros nominais, pode medir automaticamente a relação de transformação, o valor do erro e a posição da derivação do transformador. É especialmente eficaz para comutadores de derivação com derivações assimétricas, identificando com precisão a posição do comutador mesmo em unidades com até 99 pontos de derivação.
• Equipado com uma tela LCD colorida sensível ao toque de 7 polegadas e alto brilho, garantindo visibilidade nítida mesmo sob forte luminosidade. A operação totalmente sensível ao toque permite alternância entre chinês e inglês.

Principais Indicadores Técnicos
1. Principais indicadores de resistência direta:
Corrente de teste de resistência CC: AUTO
Faixa e precisão do teste de resistência CC:
10A: 0,5 mΩ ~ 800 mΩ ±(0,2%+2 dígitos)
3A: 2 mΩ ~ 2 Ω ±(0,2%+2 dígitos)
5mΩ ~ 10 Ω ±(0,2%+2 dígitos)
200mA: 100 mΩ ~ 50 Ω ±(0,2%+2 palavras)
40mA: 500 mΩ ~ 250 Ω ±(0,2%+2 dígitos)
Resolução mínima: 0,1 μΩ
Visor: LCD, 4 dígitos efetivos
Armazenamento de dados: 1000 grupos
Alimentação: CA 220 V ± 10 V, 50 Hz ± 1 Hz. Fusível: 5 A
Consumo máximo de energia: 200 W

2. Principais indicadores da taxa de transformação:
Faixa de teste: Razão de transformação -- 0,9 ~ 10000; Ângulo -- 0-360°
Precisão da proporção: ± 0,1% + 2 palavras (0,9-500); ± 0,2% + 2 palavras (501-2000); ± 0,5% + 2 palavras (2001-10000)
Precisão angular: ± 0,2°
Tensão de saída: ajustada automaticamente de acordo com a carga
Resolução: proporção - mínimo 0,0001; ângulo - 0,01°
Fonte de alimentação: AC220V ± 10% 50 ± 1Hz
Temperatura ambiente: -10°C ~ 40°C
Umidade relativa: ≤ 85%, sem condensação

Lista de embalagem
Nº | Item | Quantidade
1 | Motor principal | 1
2 | T é linha | 8
3 | Linha de energia | 1
4 | Liderança terrestre | 1
5 | Tubo fusível | 2
6 | Imprimir papel | 1
7 | Amostra de teste (Resistência padrão) | 1
8 | Linha da porta serial | 1

Características / Especificações Técnicas

• Testador integrado de resistência CC e relação de espiras para transformadores
• Configuração de fiação única para testes de resistência e relação de transformação
• Operação via tela sensível ao toque LCD colorida de 7"
• Proteções contra sobrecarga, inversão de polaridade, curto-circuito e conexões incorretas
• Faixa de razão de transformação: 0,9 ~ 10000
• Precisão da razão: até ±0,1%
• Precisão angular: ±0,2°
• Resolução mínima: 0,1 μΩ (resistência), 0,0001 (razão), 0,01° (ângulo)
• Armazenamento de até 1000 grupos de dados
• Alimentação: AC 220V ±10%, 50Hz ±1Hz
• Consumo máximo: 200W
• Temperatura de operação: -10°C a 40°C
• Umidade relativa: ≤85%, sem condensação
