Microhmímetro digital HZ-3320E-I

portátilde bancadade baixa resistência

Visão geral
O HZ-3320E-I é um testador portátil de resistência CC para transformadores, projetado para testes em campo em transformadores de distribuição. Fornece até 20 A de corrente de saída e permite medições trifásicas e cálculo de taxas de desequilíbrio em um clique com algoritmo otimizado para transformadores de distribuição. Destina-se a verificações rápidas, precisas e registro confiável de dados em campo.

Design e características físicas

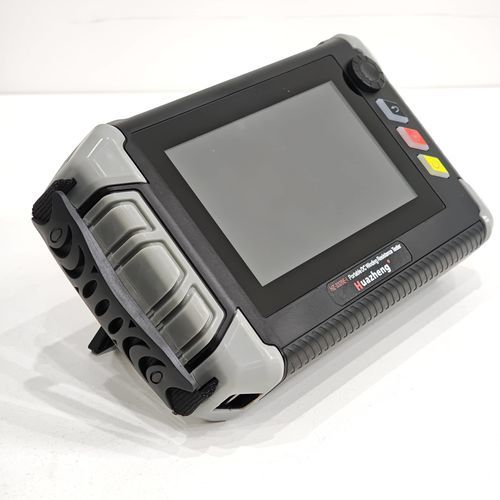

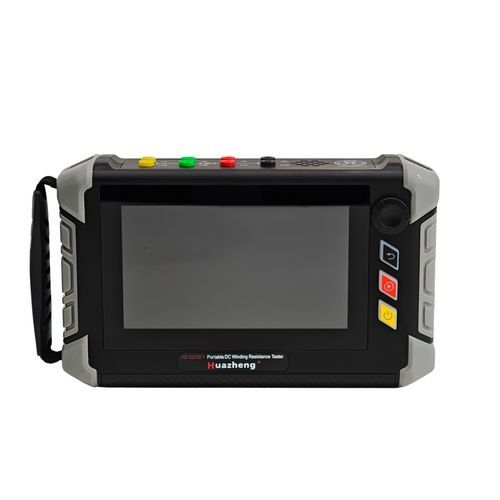

O instrumento suporta operação manual ou uso em bancada com controle por toque total. A carcaça é fabricada por moldagem por injeção secundária e possui almofadas de borracha nos quatro cantos para proteção contra impactos. A área de pegada tem textura antiderrapante em borracha macia. O painel frontal é protegido por vidro temperado à prova de explosão sobre uma tela sensível ao toque capacitiva industrial de 7" a cores reais, adequada a ambientes exigentes.

Características do produto

• Corrente máxima de teste: 20 A; posições selecionáveis: 20 A, 10 A, 5 A, 1 A, 0,1 A e modo de baixa corrente (≤10 mA).
• Algoritmos otimizados para transformadores de distribuição permitem medições trifásicas e cálculo automático das taxas de desequilíbrio com um clique.
• Testes rápidos e alta precisão de medição.
• Bateria de lítio integrada substituível (16,8 V / 6,4 Ah); opções para múltiplas baterias e carregador de bancada para uso contínuo no local.
• Compatibilidade de adaptadores para evitar carregadores incorretos; operação possível durante a carga.
• Suporte a enrolamentos Yn, Y e Δ com métodos de medição trifásica.
• Funções de proteção incluindo proteção contra força contraforça eletromotriz (EMF) e proteção contra circuito aberto.
• Armazenamento local de até 200 registros; suporte para exportação via USB; impressora térmica externa opcional.
• Interface de usuário: tela sensível ao toque capacitiva de 7", botão giratório e botões para operação com as duas mãos e controle em bancada.
• Autonomia típica por carga: capaz de testar pelo menos 50 transformadores em condições de uso típicas.

Exemplo de teste / Método
Exemplo de amostra: transformador a seco 1600 kVA, 10/0,4 kV. Método recomendado: testar o lado de alta tensão várias vezes na faixa de 5 A (para simular diferentes posições de derivação) e testar o lado de baixa tensão na faixa de 20 A, ajustando as faixas de acordo com os enrolamentos e os valores de resistência esperados.

Especificações técnicas

• Modelo: HZ-3320E-I
• Tipo: Trifásico, 20 A
• Correntes de saída (posições): 20 A, 10 A, 5 A, 1 A, 0,1 A, ≤10 mA
• Faixas de medição por posição: 20 A: 0,5 mΩ ~ 100 mΩ; 10 A: 1,0 mΩ ~ 300 mΩ; 5 A: 10 mΩ ~ 1,0 Ω; 1 A: 200 mΩ ~ 6,0 Ω; 0,1 A: 2,0 Ω ~ 60 Ω; ≤10 mA: 30 Ω ~ 25 kΩ
• Precisão: ±(leitura × 0,2% + 2)
• Alimentação interna: bateria de lítio integrada 16,8 V / 6,4 Ah (substituível)
• Adaptador de alimentação (entrada/saída): Entrada AC 100–240 V, 50/60 Hz; Saída DC 24 V / 2 A
• Temperatura de operação: -10 °C ~ 50 °C
• Umidade relativa: ≤90% (sem condensação)
• Dimensões: 270 mm × 160 mm × 65 mm
• Peso: 2,0 kg
• Armazenamento de dados: até 200 registros; exportação via USB
• Tela: 7" capacitiva industrial a cores reais
• Proteções e opções: proteção EMF e contra circuito aberto; impressora térmica externa opcional, kits de baterias adicionais, carregador de bancada
