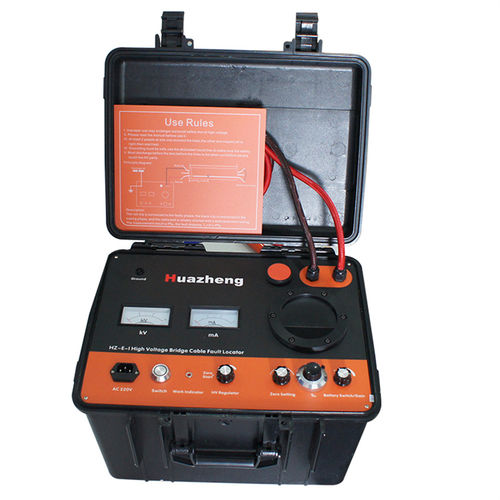

Localizador de falhas para cabos HZ-E-I

O localizador de pontes de alta tensão HZ-EI baseia-se no princípio da ponte de Murray. É utilizado para o posicionamento de uma variedade de pontos de ruptura de fios e cabos, ou pontos com defeito sem ruptura, mas com baixa resistência de isolamento, e falhas na capa de proteção de cabos de alta tensão. Também pode ser utilizado em fábricas de cabos para testar defeitos em cabos. O dispositivo utiliza SMPS para formar uma fonte de corrente constante de alta tensão. A tensão sem carga é de -15000 V e a corrente de curto-circuito é de 30 mA. Utiliza um amplificador de alta sensibilidade e um galvanômetro para indicar o equilíbrio. O potenciômetro proporcional forma uma ponte balanceada e a coloca em alto potencial. A linha de teste utiliza um cabo de borracha de alta pressão dual-core especialmente projetado. A medição de resistência de quatro terminais evita erros decorrentes da resistência dos fios. O aterramento da linha de teste é confiável por meio de uma blindagem trançada. O botão de operação do painel está no potencial de terra e a ponte é operada por meio de uma barra de isolamento. As fontes e pontes de corrente constante de alta tensão são integradas em um chassi industrial portátil. Portanto, a tensão do dispositivo é alta, leve, fácil de operar e segura.
