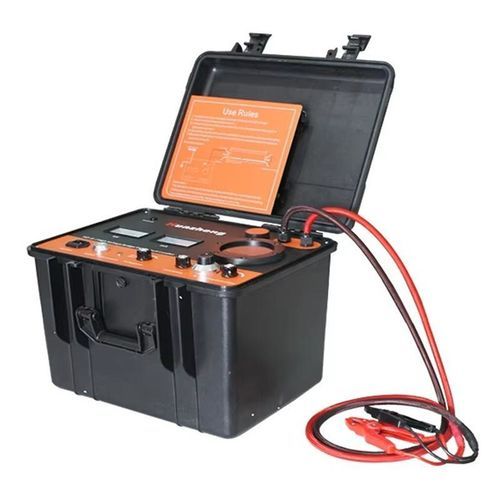

Localizador de falhas para cabos HZ-E-I High Voltage Bridge

O Localizador de Ponte de Alta Tensão Huazheng HZ-E-I é baseado no princípio da ponte de MURRAY, sendo utilizado para localizar pontos de ruptura de cabos, defeitos de baixa isolação e falhas na bainha de alta tensão. Combina uma fonte de corrente contínua de alta tensão e um circuito de ponte em uma unidade portátil, garantindo operação precisa, segura e eficiente. O instrumento utiliza tecnologia SMPS para gerar uma saída DC estável de até 15kV com corrente de curto-circuito de 30mA. Possui amplificador de alta sensibilidade, indicador de equilíbrio galvanométrico e potenciômetro proporcional para ajuste preciso. O cabo de teste de alta tensão com duplo núcleo utiliza o método de resistência de quatro terminais, evitando erros de resistência dos cabos. Compacto e leve (≤12kg), todos os controles operam em potencial de terra, garantindo segurança ao operador e medições estáveis. Funções e Aplicações: • Teste de tensão DC: 0–15kV ajustável para teste de resistência de cabos • Queima de falhas: reduz falhas de alta resistência ou arco elétrico • Pré-localização de falhas: indica com precisão a distância da falha do cabo Adequado para: • Rupturas de cabos de alta resistência • Falhas lineares de difícil queima • Defeitos de isolamento de baixa resistência ou de arco Especificações Técnicas: • Tensão de teste: 0–15kV DC ajustável • Corrente máxima: 30mA • Precisão: ±(0.2%•L ±1)m • Fonte de energia: AC220V ±10% • Anti-interferência: >100VAC • Peso: ≤12kg • Dimensões: 478×360×316mm Características Principais: • Baseado no princípio da ponte MURRAY • Corrente constante de alta tensão até 15kV • Medição de resistência de quatro terminais • Portátil, seguro e fácil de operar • Excelente capacidade anti-interferência
