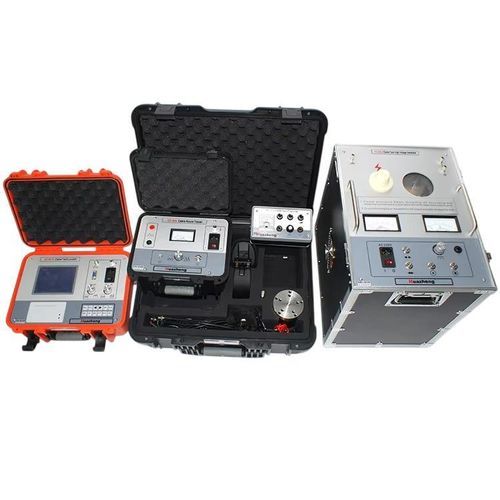

Sistema de localização de defeitos para localização de defeitos em cabos HZ-503

O dispositivo de localização de falhas em cabos é utilizado para determinar o ponto de falha de um cabo de energia por meio de sinais acústicos. Um flash eletrônico é gerado por um gerador de descarga por impacto. Os sinais acústicos e magnéticos da onda de flash eletrônico são captados e amplificados pelas sondas correspondentes, e são avaliados por audição e visão. Isso permite determinar a localização exata do ponto de falha, ou seja, realizar o posicionamento preciso dentro da faixa de medição aproximada do ponto de falha do cabo.
Desempenho:

• Ondas acústicas e eletromagnéticas geradas durante a descarga do ponto de falha podem ser recebidas de forma síncrona para determinar a posição do ponto de falha do cabo.
• Amplificação: 500.000 vezes.
• Tensão de operação: ±9V ±20%.
• Corrente em repouso: <10 mA.
• Sinal recebido: sinais de vibração e campo magnético durante a descarga da falha.
• Impedância de saída: 350Ω.
• Precisão de posicionamento: 0,2 m.
