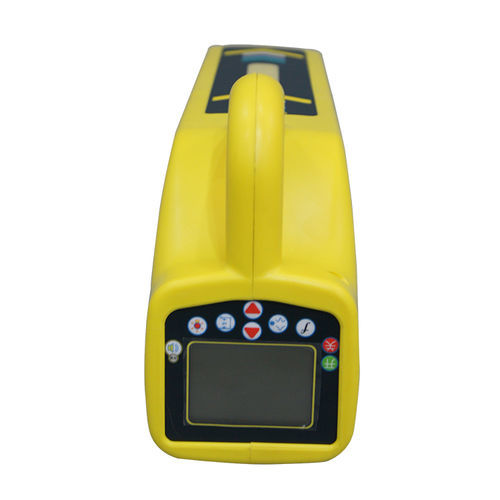

Localizador de cabos HZ-4000B

de tubosde cabos subterrâneosGPS

O HZ-4000B é um localizador de cabos e dutos subterrâneos da Huazheng Electric, concebido para traçar rotas, localizar pontos de avaria e medir a profundidade de enterramento de tubagens, cabos elétricos e de fibra óptica sem escavação. É adequado para inspeção de dutos, manutenção, planeamento municipal e gestão de redes elétricas.
Principais funcionalidades

• Transmissor com três modos de ligação: indutiva, ligação direta e grampo; potência regulável até 10 W.
• Receptor que deteta posição, traçado, profundidade e corrente aplicada; setas esquerda/direita e frente/trás e leitura em dB para rápida indicação de falhas.
• Iluminação de fundo para condições de pouca luz; GPS opcional para mapeamento automático e software profissional opcional com geração automática de relatórios.
• Capacidade HZ-4000B: localizar roturas do revestimento em dutos e danos na camada exterior de cabos; deteção de falhas de isolamento.
• Funções de multímetro integradas: medir tensão de saída, tensão de linha, corrente de linha, impedância e potência; testes de continuidade e isolamento antes e depois da detecção de falhas.
• Grampo de indução externo disponível quando não é possível aplicar o sinal diretamente; modos de localização múltiplos (vale/pico/pico largo/seta de pico) para precisão verificada.

Posicionamento e medição de profundidade

• Métodos de profundidade: leitura direta com bobina de dois níveis; bobina de nível único 80 % / 50 %; método de 45 para verificação cruzada.
• Profundidade de posicionamento típica até 6 m, consoante o modelo e as condições (algumas variantes indicam 3 m).

Frequências e imunidade a interferências

• Frequências do transmissor (dependendo do modelo): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Receptor suporta rádio, 50 Hz, 100 Hz, 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Imunidade a interferências: medição de componentes horizontal/vertical e gradiente horizontal, e potência de transmissão ajustável para ambientes ruidosos.

Operação e alimentação

• Interface gráfica intuitiva que apresenta parâmetros em tempo real e intensidade do sinal; comutação automática para modo de antena de dois níveis e ajuste automático da sensibilidade do receptor durante a medição de profundidade.
• Baterias de lítio de alta capacidade no transmissor e receptor para operação contínua prolongada (tipicamente um dia de trabalho em campo); possibilidade de alimentação por adaptador se necessário.

Especificações técnicas

• Modelo: HZ-4000B (variantes disponíveis; ver tabela do produto para o índice frequência‑modelo).
• Exemplos de variantes: A, B, C, D, E (o índice de frequência de localização varia por variante).
• Potência do transmissor: até 10 W (ajustável); profundidade de posicionamento até 6 m (dependendo do modelo).
• Frequências suportadas, modos passivos e funcionalidades variam com o modelo; opções: GPS, software profissional de análise; alimentação por bateria de lítio.
