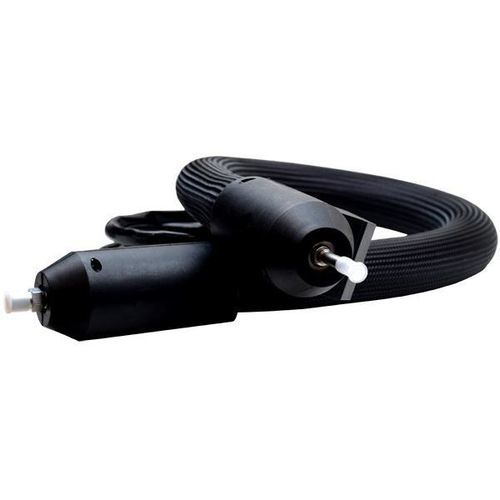

Mangueira aquecida para gás

para líquidoscom revestimento interior em PTFEpara altas temperaturas

Descrição do produto Mangueiras aquecidas para transporte de líquidos, gases e produtos viscosos mantendo a temperatura. As mangueiras aquecidas IHP são flexíveis e indicadas para equipamentos em movimento. Linha composta por mangueiras aquecidas industriais e para equipamentos analíticos.

Construção Uma mangueira aquecida é formada por um tubo interno (PTFE ou metal) envolvido por uma jaqueta externa resistente à pressão. Um cabo de aquecimento flexível personalizado com sensor integrado é posicionado entre o tubo interno e a jaqueta. Perdas de calor podem ser minimizadas por uma camada térmica dupla protegida por uma camada externa durável e tampas finais.

Aplicações Utilizadas para manter os meios prontos para processamento, evitar condensação em meios gasosos, garantir qualidade uniforme, permitir produção ou medições em outros locais, ligar partes móveis e manter proporções ótimas durante todo o processo.

Especificações técnicas Temperatura de trabalho até 550°C. Fornecimento configurável sob pedido. Potência por metro ajustada conforme requisitos do processo. Sensores integrados: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100 ou RTD Ni120. Opções de isolamento: espuma de silicone, vidro têxtil ou fibra de silicato. Pressão de processo até 285 bar a 250°C. Comprimento da mangueira até 150 m. Classe de proteção até IP54 (EN 60529). Tampas finais em PA plástico, elastómero ou alumínio. Encaixes usuais: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP. Conexões com tomadas padrão ou ligação por cabo.

Tolerâncias das uniões finais DN (NW) do tubo interno (mm) - Diâmetro interior do encaixe øID (mm)
4 - 3,0
6 - 4,5
8 - 6,0
10 - 7,5
12 - 10
16 - 12,5
20 - 16,0
25 - 20,1
32 - 27,5
40 - 31,5

Especificações técnicas

• Temperatura de trabalho: até 550°C
• Materiais do tubo interno: PTFE ou metal
• Jaqueta externa: jaqueta resistente à pressão
• Aquecimento: cabo de aquecimento flexível personalizado com sensor integrado
• Sensores suportados: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100, RTD Ni120
• Opções de isolamento: espuma de silicone, vidro têxtil, fibra de silicato
• Pressão de processo: até 285 bar a 250°C
• Comprimento máximo da mangueira: até 150 m
• Classe de proteção: até IP54 (EN 60529)
• Materiais das tampas finais: PA plástico, elastómero, alumínio
• Encaixes usuais: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP
• Conexões: tomadas padrão ou ligação por cabo
• Potência por metro: ajustada conforme o processo e requisitos do cliente
• Fornecimento: configurável sob pedido
