Sensor de temperatura RTD

Pt100termopar tipo Jtermopar tipo K

Visão geral do produto
Sensores de temperatura industriais para controlo de processo: PT100 (RTD) e uma ampla gama de termopares (J, N, K e outros tipos). Projetados para medição em líquidos, gases e sólidos, estas sondas são adaptáveis a ambientes exigentes através da escolha de cabos, mangas de proteção e opções de montagem.

Aplicações e integração
Adequados para monitorização de processos, laços de controlo e bloqueios de segurança em instalações industriais. Selecione o tipo de sensor com base na faixa de temperatura, tempo de resposta e compatibilidade com o sistema de controlo. Para segurança e operação fiável, combine os sensores de processo com um limitador de temperatura e integre-os em armários de controlo com controladores PID quando necessário.

Instalação e opções
Múltiplas opções de montagem facilitam a integração: conexões roscadas, flanges, braçadeiras, placas ou montagem tipo bayonet. Mangas de proteção e cabeças DIN (alumínio ou inox) estão disponíveis, com classes de proteção até IP68 e variantes com certificação ATEX. Opções de cabos e conectores, além de transmissores (4-20 mA, HART; versão trilho DIN) permitem ligação direta a PLCs e equipamentos de controlo.

Especificação técnica
PT100: -200°C a +600°C (recomendado -40°C a +300°C dependendo do tipo de cabo); condutores em cobre; 2/3/4/6 fios; classes B/A/AA; apenas não blindado. Termopar J: -40°C a +750°C (recomendado até +550°C dependendo do cabo e bainha); Fe/CuNi; classe 1; ligado à terra ou não. Termopar N: -40°C a +1200°C (recomendado até +850°C dependendo do cabo e bainha); NiCroSil/NiSil; classe 1; ligado à terra ou não. Termopar K: -40°C a +1150°C (dependendo do cabo e bainha); NiCr/NiAl; classe 1; ligado à terra ou não. Outros tipos: L, R, S (alta temperatura, cerâmica), T (preciso em valores negativos). Materiais dos cabos: silicone (máx +200°C), PTFE (máx +260°C), trança de aço (máx +400°C) com/sem mola, fibra de vidro (máx +350°C / +450°C / +1000°C). Opções de cabeça DIN: alumínio ou inox; IP65/IP67/IP68; ATEX. Conectores: fichas standard e miniatura (fêmea/macho/embutida), fichas PT100 3/4 fios, Harting (apenas PT100), M12, DIN43650. Transmissores e comunicação: transmissor 4-20 mA, protocolo HART; versão trilho DIN disponível.

Características / especificações técnicas

• Tipos de sensores: PT100 (RTD), termopares J, N, K; opções L, R, S, T
• Faixas de temperatura: PT100 -200°C a +600°C (recomendado -40°C a +300°C); J até +750°C (recomendado até +550°C); N até +1200°C (recomendado até +850°C); K até +1150°C
• Configurações PT100: condutores de cobre; 2/3/4/6 fios; classes B/A/AA; apenas não blindado
• Materiais e cores de termopares: J (Fe/CuNi, preto/branco), N (NiCroSil/NiSil, rosa/branco), K (NiCr/NiAl, verde/branco); classe 1; ligado à terra ou não
• Opções de cabos: silicone, PTFE, trança de aço, fibra de vidro (várias temperaturas máximas)
• Montagem: conexões roscadas, flanges, anéis, ilhós, braçadeiras de tubo, placas, bayonet
• Mangas de proteção e cabeças: com/sem cabeça DIN; conexões roscadas ou flanges; opções de cabeça DIN: alumínio, inox; IP65/IP67/IP68; ATEX

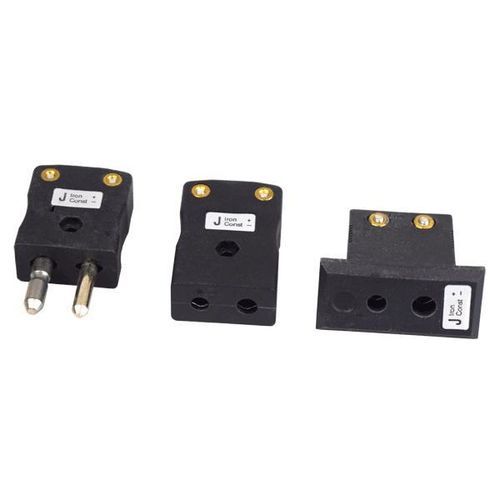

• Opções de conector: fichas standard e miniatura (fêmea/macho/embutida), fichas PT100 3/4 fios, Harting (apenas PT100), M12, DIN43650
• Transmissores e comunicação: transmissor 4-20 mA, protocolo HART; versão trilho DIN disponível
