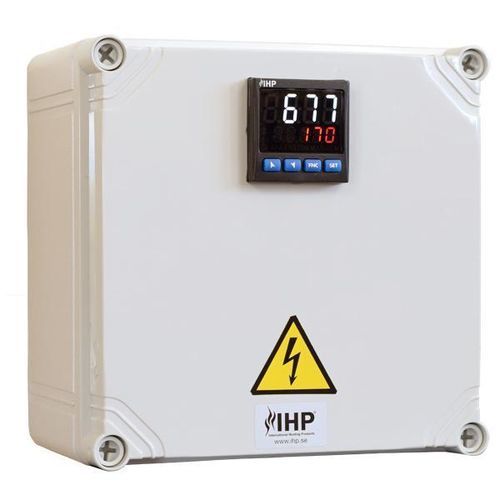

Painel elétrico de controle 220 series

de paredeem material plásticoIP65

Visão geral do produto
O armário de controlo mais pequeno da IHP é um sistema autónomo concebido para aplicações de aquecimento de uma zona com um único sensor. O controlador PID integrado suporta aquecimento uniforme, funções de rampa, temperatura máxima ajustável, passos de programa com diferentes pontos de consigna ou controlo de temperatura simples. Unidade com marcação CE.

Fornecimento e opções
Os armários são fornecidos em versões standard; selecione o modelo conforme a amperagem necessária e o tipo de sensor do seu processo. A IHP oferece opções como ligação rápida entre aquecedor e armário e assistência na programação dos parâmetros antes da entrega.

Compatibilidade
O armário de controlo é compatível com todos os aquecedores IHP que exigem menos de 10 A ou 16 A, conforme a versão.

Especificação técnica
Invólucro em plástico
Controlador PID electrónico
Relé de estado sólido SSR (corrente máx. 10 ou 16 A)
Ligação do aquecedor em bloco de bornes
Configurado para sensores PT100 (2 ou 3 fios), TCJ ou TCK (sensor não incluído)
Controlador programável via NFC com smartphone Android
Interruptor de proteção de terra não incluído (assume tomada 230 V protegida)
Versão 10 A: cabo de borracha 1,6 m H07RN-F (3G1.5 mm²) com ficha Schuko
Versão 16 A: entrada CEE 230 V
Manual CE incluído

Gama standard
220-10A-1-LC-001 | Armário de comando 230V 10A otimizado para PT100 | Schuko | -50°C a 350°C
220-10A-1-LC-002 | Armário de comando 230V 10A otimizado para TCJ | Schuko | -200°C a 600°C
220-10A-1-LC-003 | Armário de comando 230V 10A otimizado para TCK | Schuko | -200°C a 1000°C
220-16A-1-LC-001 | Armário de comando 230V 16A otimizado para PT100 | CEE | -50°C a 350°C
220-16A-1-LC-002 | Armário de comando 230V 16A otimizado para TCJ | CEE | -200°C a 600°C
220-16A-1-LC-003 | Armário de comando 230V 16A otimizado para TCK | CEE | -200°C a 1000°C
220-16A-1-LC-004 | Armário de comando IP65 230V 16A otimizado para PT100 | CEE | -50°C a 350°C
220-16A-3-LC-011 | Armário de comando 400V 16A otimizado para PT100 | CEE | -50°C a 350°C

Opções
220-program-b | Função extra pré-programada na entrega: b. Arranque suave
220-program-c | Função extra pré-programada na entrega: c. Função de rampa
220-program-d | Função extra pré-programada na entrega: d. Passos de programa com diferentes pontos de consigna

Características / especificações técnicas

• Invólucro em plástico
• Controlador PID electrónico
• Relé de estado sólido SSR (corrente máx. 10 ou 16 A)
• Ligação do aquecedor em bloco de bornes
• Suporte de sensores: PT100 (2 ou 3 fios), TCJ, TCK (sensor não incluído)
• Programável via NFC com smartphone Android
• Interruptor de proteção de terra não incluído (assume tomada 230 V protegida)
• Versão 10 A: cabo de borracha 1,6 m H07RN-F (3G1.5 mm²) com ficha Schuko
• Versão 16 A: entrada CEE 230 V
• Manual CE incluído
