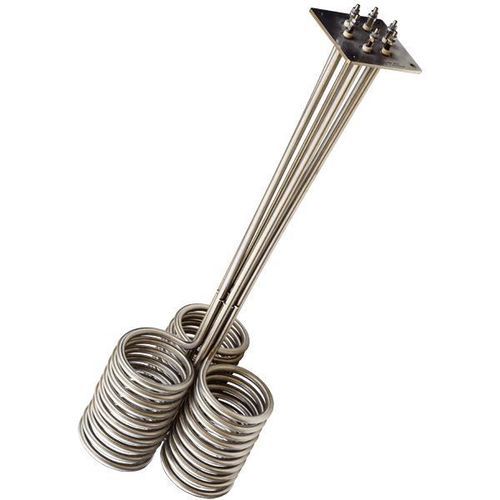

Aquecedor de imersão flangeado

em cobreem aço inoxidávelem liga Incoloy®

Visão geral do produto
Os aquecedores tubulares são componentes essenciais do aquecimento elétrico. Os aquecedores tubulares IHP são usados em diversas aplicações industriais para aquecer ar, gases, líquidos, sais, minerais e sólidos por condução ou radiação térmica. Estão disponíveis em projeto personalizado e em gama padrão para entrega rápida.

Construção
Os aquecedores tubulares IHP são constituídos por uma bainha metálica que contém um fio resistivo em espiral, dimensionado para a potência, colocado no centro do tubo e rodeado por óxido de magnésio comprimido, que funciona como isolante entre o fio resistivo e a bainha exterior. O aquecedor é selado, equipado com as suas ligações e pode ser dobrado, enrolado ou moldado conforme especificação. Fixações comuns: flange, niple ou tampão roscado.

Materiais e revestimentos
É oferecida uma ampla gama de materiais de bainha: cobre, aços inoxidáveis, aço inoxidável resistente a ácidos, 254 SMO, Incoloy® 800, Incoloy® 825, alumínio e titânio. Em aplicações com banhos de líquidos corrosivos, os aquecedores tubulares podem ser revestidos com PTFE (Teflon®) como camada protetora adicional.

Segurança e opções
Estão disponíveis aquecedores tubulares com dupla isolação para instalações sem terra de proteção, aumentando a segurança pessoal. Podem também ser fornecidos com fusível integrado para proteção passiva adicional. A alimentação e a potência podem ser personalizadas. A IHP concentra-se em aquecedores tubulares personalizados, mantendo uma gama padrão para fornecimento rápido.

Controlo e regulação
A IHP pode conceber armários de comando completos e sistemas de regulação adaptados aos requisitos de controlo de temperatura da aplicação.

Produtos relacionados

• Aquecedores tipo over the side
• Aquecedor de óleo hidráulico
• Aquecedores de imersão para óleo
• Aquecedores de imersão para água
• Aquecedores de tubo cerâmico 700°C

Especificações técnicas

• Carga superficial até 15 W/cm²
• Temperatura de trabalho até 900°C
• Alimentação e potência personalizáveis
• Tolerância de potência +5% / -10%
• Resistência dielétrica 1250 V - 1 min (aquecedores tubulares com isolamento simples)
• Corrente de fuga 0,75 mA/kW máx. 5 mA (aquecedores tubulares com isolamento simples)
• Conexões: rosca M, cabo, cabo flexível, terminal plano, terminal para soldar
• Diâmetros circulares mais comuns: ø6,4; ø6,5; ø8; ø8,5; ø9,6; ø10; ø10,92; ø12; ø12,5; ø14; ø16; ø18; ø21
• Tamanhos rectangulares mais comuns: □6,1; □7,6; □9,65
• Materiais mais comuns: cobre; aço inoxidável (AISI304, AISI309S, AISI316, AISI321); aço inoxidável resistente a ácidos (AISI304L, AISI316L); 254 SMO; Incoloy® 800; Incoloy® 825; alumínio; titânio
