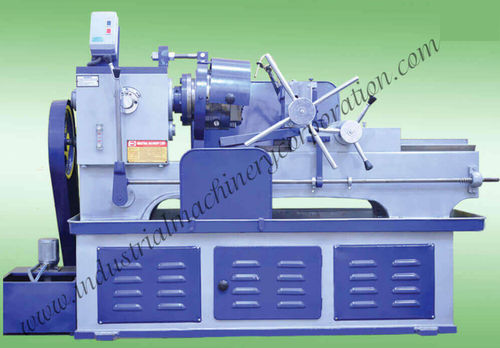

Máquina de roscar para cavilha

Visão geral do produto
Máquina de roscar para parafusos, destinada ao corte de roscas externas em peças estacionárias usando cortadores tangenciais HSS. A cabeça de rosca gira enquanto a peça permanece fixa, permitindo a produção precisa de roscas BSW, UNF, METRIC, UNC, ACME, BSP, BSPT, NPT e outras formas para uso industrial.

Componentes

• Base
• Head stock
• Saddle
• Morsa de fixação tipo bancada ou coluna
• Die‑head

Head stock
Construção rígida em aço forjado de liga para manter o alinhamento com as guias; eixos em aço liga com tratamento térmico para maior durabilidade.

Saddle
Precisamente assentado em duas colunas para garantir movimento suave e preciso, alinhado ao centro do head stock para engajamento consistente do filete.

Apron
Transmite o movimento ao saddle usando uma cremalheira de aço e engrenagens robustas. As engrenagens são fabricadas em aço de alta qualidade para transmissão confiável.

Mandíbulas da morsa
Morsa robusta tipo caixa com mandíbulas em aço liga endurecido, tratadas termicamente; o movimento das mandíbulas é controlado por um parafuso para fixação precisa alinhada ao centro do head stock.

Gama de cabeças de corte IMC
Diâmetro 1/4" a 1" (6 mm a 25 mm)
Diâmetro 3/8" a 1.1/2" (10 mm a 40 mm)
Diâmetro 1/2" a 2.1/2" (12 mm a 65 mm)
Diâmetro 1" a 4" (25 mm a 100 mm)

Especificações (por modelo)

• Modelo A — Capacidade 1/4"–1" (6–25 mm, tipo bancada): Movimento do saddle 10"; Velocidade do spindle 75–140 rpm; 2 velocidades; Produção 60–80 peças/hora; Motor 3 H.P.; Parafuso de avanço opcional; Peso ≈ 500 kg.
• Modelo B — Capacidade 3/8"–1.1/2" (10–40 mm, tipo bancada): Movimento 13"; Velocidade 75–140 rpm; 2 velocidades; Produção 60–80 peças/hora; Motor 3 H.P.; Parafuso de avanço opcional; Peso ≈ 550 kg.
• Modelo C — Capacidade 1/2"–2.1/2" (12–65 mm, tipo bancada): Movimento 22"; Velocidade 45–90 rpm; 2 velocidades; Produção 70–90 peças/hora; Motor 7.5 H.P.; Parafuso de avanço opcional; Peso ≈ 990 kg.
• Modelo D — Capacidade 1"–4" (25–100 mm, tipo coluna): Movimento 10"–12"; Velocidades do spindle 40 / 75 / 115 rpm; 3 velocidades; Produção 35–40 peças/hora; Motor 12.5 H.P.; Parafuso de avanço fornecido; Peso ≈ 1600 kg.

Opções disponíveis

• Tipo de rosca: METRIC, ACME, BSW, UNC, UNF, BSP, BSPT, NPT, outros sob consulta
• Comprimento de rosca requerido: até 4" (100 mm), até 12" (300 mm), até 24" (600 mm), personalizado
• Diâmetro da peça: faixas padrão de 6 mm a 100 mm ou diâmetro personalizado
• Prazo de compra: imediato, dentro de uma semana, dentro de 15 dias, dentro de um mês, outro

Notas
A máquina utiliza cortadores tangenciais HSS. A peça estacionária combinada com a rotação da cabeça de rosca produz roscas externas finas e repetíveis. As formas de rosca disponíveis dependem do conjunto de cortadores fornecido.

Especificações técnicas

• Produto: Máquina de roscar para parafusos
• Método de corte: Cortadores tangenciais (HSS)
• Tipos de rosca suportados: BSP, MATRIX, BSPT, NPT, UNF, UNC, BSW, ACME, METRIC
• Faixas de diâmetro da cabeça: 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• Opções de movimento do saddle: 10", 13", 22", 10"–12"
• Faixas de velocidade do spindle: 75–140; 45–90; 40–75–115 rpm
• Número de velocidades do spindle: 2 ou 3 (dependente do modelo)
• Taxa de produção: 35–90 peças/hora dependendo do modelo
• Potência do motor: de 3 H.P. até 12.5 H.P. dependendo do modelo
• Parafuso de avanço: Opcional / Fornecido (dependente do modelo)
• Peso aprox.: 500–1600 kg dependendo do modelo
