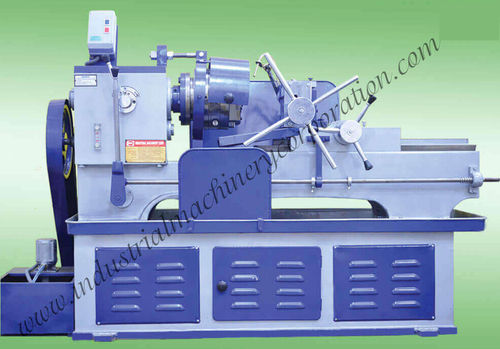

Máquina de roscar automática

de parafusoautomáticade haste

Visão geral do produto
A Máquina de Corte de Roscas em Hastes IMC foi projetada para cortar roscas externas em hastes usando chasers tangenciais. A peça permanece fixa enquanto a cabeça de matriz gira para formar roscas em normas como BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME e BSF. A IMC fornece este modelo para produção de roscas confiável com baixa manutenção; as engrenagens são cementadas e usinadas por hob para funcionamento silencioso em alta velocidade.

Principais componentes

• Base
• Head Stock
• Sela (Saddle)
• Morsa de fixação na bancada
• Cabeça de matriz

Faixa de cabeças IMC
1/4" a 1" (6MM a 25MM) (tipo bancada); 3/8" a 1.1/2" (10MM a 40MM) (tipo bancada); 1/2" a 2.1/2" (12MM a 65MM) (tipo bancada).

Opções disponíveis

• Tipo de rosca: METRIC, ACME, UNC, BSW, Outros, Não sabe exatamente
• Comprimento de rosca requerido: ATÉ 4" (100MM), ATÉ 12" (300MM), ATÉ 24" (600MM), Outros, Não sabe exatamente
• Diâmetro da peça: 1/4" a 1" (6MM a 25MM), 3/8" a 1.1/2" (10MM a 40MM), 3/8" a 2" (10MM a 50MM), 1/2" a 2.1/2" (12MM a 65MM), 1" a 4" (25MM a 100MM), Outros, Não sabe exatamente
• Prazos de compra (para comprador): Imediatamente, Dentro de uma semana, Dentro de 15 dias, Dentro de um mês, Outros, Não sabe exatamente

Observações sobre construção e desempenho
Construída com mão de obra precisa e materiais duráveis. Todas as engrenagens são de aço cementado com maior espessura de face e dente e são cortadas em máquinas de hob para garantir operação silenciosa mesmo em altas velocidades do eixo. O projeto enfatiza eficiência na produção de roscas e redução de manutenção.

Tabela técnica
Colunas MODELO: 1/4" A 1" (6MM a 25MM) (TIPO BANCADA) | 3/8" A 1.1/2" (10MM a 40MM) (TIPO BANCADA) | 1/2" A 2.1/2" (12MM a 65MM) (TIPO BANCADA)
Deslocamento da sela: 10" | 13" | 22"
Faixa de velocidade do eixo: 75-140 | 75-140 | 45-90
Número de velocidades do eixo: 2 | 2 | 2
Capacidade de roscagem: 1/4" a 1" | 3/8" a 1.1/2" | 1/2" a 2.1/2"
Produção por hora: 60-80 | 60-80 | 70-90
Potência requerida: 3 H.P. | 3 H.P. | 7.5 H.P.
Fuso de avanço: Opcional | Opcional | Opcional
Peso (KG) aprox.: 500 | 550 | 990

Tags / Usos típicos

• Máquina de roscagem de hastes
• cabeça de matriz para roscagem de hastes
• máquina automática de roscagem de hastes
• Preço máquina de roscagem de hastes na Índia
• Máquina de roscagem de precisão em aço - atacado

Especificações técnicas

• Função: Corte de roscas externas em hastes usando chasers tangenciais
• Tipos de rosca suportados: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Principais peças: Base, Head Stock, Sela, Morsa de fixação, Cabeça de matriz
• Faixas de modelos (diâmetro): 6 mm a 25 mm; 10 mm a 40 mm; 12 mm a 65 mm
• Deslocamento da sela: 10", 13", 22" (dependendo do modelo)
• Faixas de velocidade do eixo: 75-140 rpm (dois modelos), 45-90 rpm (modelo maior)
• Número de velocidades do eixo: 2
• Taxa de produção: ~60-90 peças/hora dependendo do modelo
• Potência do motor requerida: 3 H.P. (modelos menores), 7,5 H.P. (maior modelo)
• Fuso de avanço: Opcional
• Peso aproximado: 500 kg, 550 kg ou 990 kg dependendo do modelo
