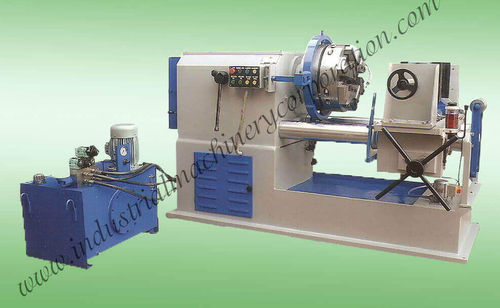

Máquina de rosquear tubos automática

manualhidráulica

Visão geral do produto
Máquina hidráulica para corte/rosqueamento de tubos com construção tipo coluna. Operação em modos automático e manual por painel de controle. Fornecida com power pack e cinco cilindros hidráulicos dedicados. Controle PLC opcional para manutenção automática do comprimento da rosca e alterações de comprimento com um clique sem alterar outras configurações.

Detalhes funcionais principais

• Controle: operação automática e manual via painel de controle; PLC opcional para controle automático do comprimento da rosca e alterações rápidas.
• Hidráulica: power pack e cinco cilindros hidráulicos separados para fixação, engate do lead-screw, posicionamento da die-head, abertura/fecho da die-head e parada da peça para manutenção do comprimento da rosca.
• Tipo de máquina: tipo coluna com mecanismo de abertura automática para reduzir a manipulação manual.

Gama de cabeçotes IMC

• 1/2" a 2.1/2" (12–65 mm)
• 1" a 4" (25–100 mm)
• 2.1/2" a 6" (65–150 mm)
• 4" a 8" (100–200 mm)

Opções disponíveis

• Tipo de rosca: BSP, BSPT, NPT, BSW, outras
• Comprimento de rosca requerido: até 4" (100 mm), até 12" (300 mm), até 24" (600 mm), outras
• Diâmetro da peça: 3/8" a 2" (10–50 mm), 1/2" a 2.1/2" (12–65 mm), 1" a 4" (25–100 mm), 2.1/2" a 6" (65–150 mm), 4" a 8" (100–200 mm), outras
• Prazo de compra: imediatamente, dentro de uma semana, dentro de 15 dias, dentro de um mês, outras
• Preço esperado: valor inserido pelo usuário

Especificações
Modelo:
1/2" a 2.1/2" (12 mm a 65 mm) (Tipo coluna)
1" a 4" (25 mm a 100 mm) (Tipo coluna)
2.1/2" a 6" (65 mm a 150 mm) (Tipo coluna)
4" a 8" (100 mm a 200 mm) (Tipo coluna)

Movimento do selim: 12" - 16" / 10" - 12" / 8" / 8"
Faixa de velocidades do fuso: 60-90-120 / 40-75-115 / 25-50 / 25-50
Número de velocidades do fuso: 3 / 3 / 2 / 2
Capacidade de roscagem: 1/2" a 2.1/2" / 1" a 4" / 2.1/2" a 6" / 4" a 8"
Produção por hora: 70-90 / 35-40 / 20-25 / 15-20
Potência requerida (960 RPM): 7.5 H.P. / 12.5 H.P. / 15 H.P. / 20 H.P.
Lead Screw: Automático (todos os modelos)
Peso (kg) aprox.: 990 / 1600 / 1900 / 2500

Observações sobre projeto e desempenho
A máquina é projetada segundo padrões industriais e disponível em vários modelos para atender diferentes requisitos de potência, movimento do selim, capacidade de roscagem, faixas de velocidade do fuso e produtividade horária. A construção tipo coluna com mecanismo de abertura automática reduz o trabalho manual e melhora a eficiência operacional.

Especificações técnicas

• Modelo A: 1/2" a 2.1/2" (12 mm a 65 mm) - Tipo coluna; Movimento do selim: 12"-16"; Velocidades do fuso: 60-90-120; Nº de velocidades: 3; Capacidade de roscagem: 1/2" a 2.1/2"; Produção/h: 70-90; Potência (960 RPM): 7.5 H.P.; Lead Screw: automático; Peso: ~990 kg.
• Modelo B: 1" a 4" (25 mm a 100 mm) - Tipo coluna; Movimento do selim: 10"-12"; Velocidades do fuso: 40-75-115; Nº de velocidades: 3; Capacidade de roscagem: 1" a 4"; Produção/h: 35-40; Potência (960 RPM): 12.5 H.P.; Lead Screw: automático; Peso: ~1600 kg.
• Modelo C: 2.1/2" a 6" (65 mm a 150 mm) - Tipo coluna; Movimento do selim: 8"; Velocidades do fuso: 25-50; Nº de velocidades: 2; Capacidade de roscagem: 2.1/2" a 6"; Produção/h: 20-25; Potência (960 RPM): 15 H.P.; Lead Screw: automático; Peso: ~1900 kg.
• Modelo D: 4" a 8" (100 mm a 200 mm) - Tipo coluna; Movimento do selim: 8"; Velocidades do fuso: 25-50; Nº de velocidades: 2; Capacidade de roscagem: 4" a 8"; Produção/h: 15-20; Potência (960 RPM): 20 H.P.; Lead Screw: automático; Peso: ~2500 kg.
• Sistema hidráulico: Cinco cilindros hidráulicos separados com funções dedicadas para fixação do tubo, engate do lead-screw, deslocamento/posicionamento da die-head, abertura/fecho da die-head e parada da peça para manter o comprimento da rosca.
