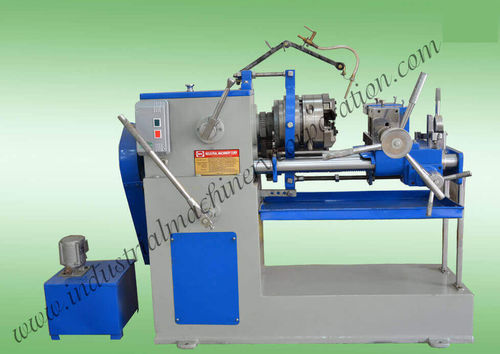

Máquina de rosquear tubos em PVC

Descrição do produto
A máquina de roscar tubos PVC é uma unidade industrial projetada para cortar roscas externas em tubos de PVC e materiais semelhantes usando raspadores tangenciais. O raspador permanece fixo enquanto a cabeça de matrizes gira, permitindo o corte preciso de roscas paralelas e cônicas, incluindo BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME e BSF.

Principais componentes

• Base
• Head stock (cabeçote)
• Saddle (carro)
• Grampo de fixação tipo coluna / bancada
• Head da matriz (die head)

Projeto e execução
A máquina é projetada para produzir perfis de rosca consistentes dentro das tolerâncias especificadas. Os componentes são selecionados e usinados para desempenho repetível em ambientes de produção industrial.

Head stock
Caixa de cabeça engrenada heavy‑duty com fundição de alta qualidade que suporta os rolamentos do spindle. A caixa de engrenagens é lubrificada e equipada com três rolamentos extra resistentes.

A cama
Cama do tipo pilar com duas colunas de aço de precisão, cromadas a duro para resistência ao desgaste e guia suave do saddle.

O saddle
O saddle é montado com precisão nas colunas para movimento longitudinal suave e alinhamento preciso com o centro do head stock.

O avental (apron)
O avental fornece o movimento do saddle e a transferência da cabeça ao longo das colunas por meio de um sistema cremalheira e pinhão em aço. Todos os engrenagens são de aço de alta qualidade para garantir ação de avanço confiável.

Mandíbulas do torno
As mandíbulas são fabricadas em aço liga temperado, montadas em um torno tipo caixa heavy‑duty no saddle e alinhadas com o centro do head stock. O movimento é controlado por um parafuso no saddle.

Gama de máquinas IMC para roscagem de tubos PVC e matrizes

• 1/4" a 1"
• 3/8" a 1.1/2"
• 1/2" a 2.1/2"

Opções disponíveis

• Tipo de rosca: BSP, BSPT, NPT, BSW, Outros
• Comprimento de rosca requerido: ATÉ 4" (100MM), ATÉ 12" (300MM), ATÉ 24" (600MM), Outros
• Diâmetro da peça: 1/4" a 1" (6MM a 25MM), 3/8" a 1.1/2" (10MM a 40MM), 3/8" a 2" (10MM a 50MM), 1/2" a 2.1/2" (12MM a 65MM), 1" a 4" (25MM a 100MM), 2.1/2" a 6" (65MM a 150MM), 4" a 8" (100MM a 200MM), 8" a 10" (200MM a 250MM), Outros
• Urgência de compra: Imediatamente, Dentro de uma semana, Dentro de 15 dias, Dentro de um mês, Outros

Resumo das especificações
Colunas de modelo: 3/8" a 2" (10MM a 50MM) | 1/2" a 2.1/2" (12MM a 65MM) | 1" a 4" (25MM a 100MM) | 2.5" a 6" (65MM a 150MM) | 4" a 8" (100MM a 200MM) | 8" a 10" (200MM a 250MM)
Deslocamento do saddle: 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Faixa de velocidades do spindle: 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Número de velocidades do spindle: 2 | 3 | 3 | 2 | 2 | 3
Capacidade de roscagem: 3/8" a 2" | 1/2" a 2.1/2" | 1" a 4" | 2.1/2" a 6" | 4" a 8" | 8" a 10"
Produção por hora: 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
Potência requerida (H.P.): 3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
Parafuso de avanço: Fornecido em todos os modelos
Peso aproximado (KG): 550 | 990 | 1600 | 1900 | 2500 | 5000

Especificações técnicas

• Nome do modelo: Máquina de roscagem para tubos PVC
• Tipos de rosca suportados: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Principais componentes: Base, Head stock, Saddle, Grampo de fixação tipo coluna/cama, Head da matriz
• Head stock: Caixa de cabeça engrenada robusta com três rolamentos extra resistentes
• Cama: Tipo pilar com duas colunas cromadas a duro
• Saddle: Ajustado com precisão para alinhamento suave e preciso
• Avental: Movimento do saddle via cremalheira e pinhão em aço de alta qualidade
• Mandíbulas: Aço liga tratado termicamente, movimento controlado por parafuso
• Faixas de modelos disponíveis: de 1/4" a 10" (capacidades listadas acima)
• Opções de deslocamento do saddle: 8" / 10"-12" / 16" conforme o modelo
• Velocidades do spindle: várias faixas conforme o modelo (exemplos acima)
• Taxa de produção: Aproximadamente 15 a 120 peças/hora conforme o modelo e o diâmetro
• Faixa de potência do motor: de 3 H.P. a 30 H.P. conforme o modelo
• Parafuso de avanço: Fornecido em todos os modelos
• Peso aproximado: 550 kg a 5000 kg conforme o modelo
