Assessório de tubagem de soldar MOP/MOP-F

Visão geral
A placa defletora MOP/MOP-F é um dispositivo passivo em linha instalado a jusante das válvulas de vapor para reduzir a velocidade de saída e suprimir ruído e vibrações. Destinada a bypass de turbina, respiradouros e outras aplicações de vapor de alta velocidade, a concepção limita a velocidade sônica conforme IEC 60534-8-3. Instalar uma placa defletora em vez de sobredimensionar a válvula permite layouts de sistemas mais compactos e econômicos. Disponível em corpo de passagem reta com placa tipo corn (MOP) ou plana (MOP-F), compatível com conexões finais BWE padrão. A IMI aplica esta solução em sistemas de vapor desde 1980.

Principais vantagens

• Reduz a velocidade de descarga do vapor para minimizar ruído acústico e vibrações a jusante das válvulas de controlo.
• Elimina a necessidade de aumentar a dimensão da válvula em aplicações com grandes quedas de pressão, suportando um projeto mais compacto.
• Solução industrial comprovada com longa experiência operacional e conformidade com normas internacionais.

Características principais

• Aplicação: bypass de turbina, respiradouros e sistemas de vapor.
• Placa defletora em linha, corpo de passagem reta.
• Normas: IEC 60534-8-3; conformidade ASME B31.1.
• Opções de placa: Corn (MOP) ou Flat (MOP-F).
• Conexões finais: BWE padrão.
• Tamanhos: 6" a 32" padrão; 34"+ disponíveis como especial.
• Materiais: aço carbono; cromo-molibdênio.
• Fluido: vapor (outros fluidos mediante pedido).

Forma e função do produto

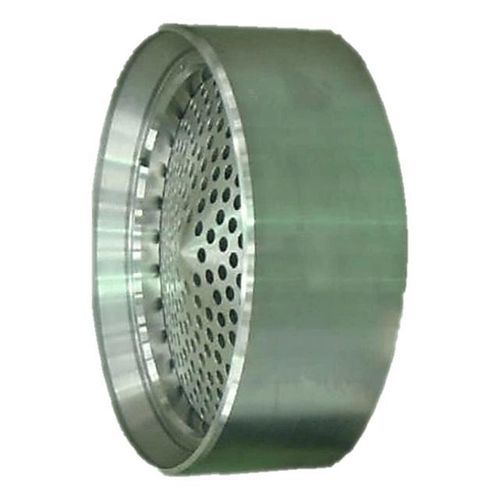

A unidade é um conjunto metálico cilíndrico com uma placa perfurada interna. Quando instalada a jusante de uma válvula de controlo reduz a velocidade de saída e interrompe caminhos acústicos para suprimir ruído e vibrações em sistemas de vapor de alta pressão. Projetada para ambientes industriais e compatível com conexões BWE padrão. IMI fornece suporte de engenharia para seleção e integração.

Características / especificações técnicas

• Tipos de fluido: vapor.
• Conexões finais: BWE padrão.
• Materiais: aço carbono; aço cromo-molibdênio.
• Tipo de corpo: passagem reta.
• Códigos de projeto: ASME B31.1; IEC 60534-8-3.
• Limites de temperatura (°C): 0 a 400.
• Tamanhos: 6" a 32" padrão (34"+ especial).
• Tipos de placa: Corn (MOP) ou Flat (MOP-F).
