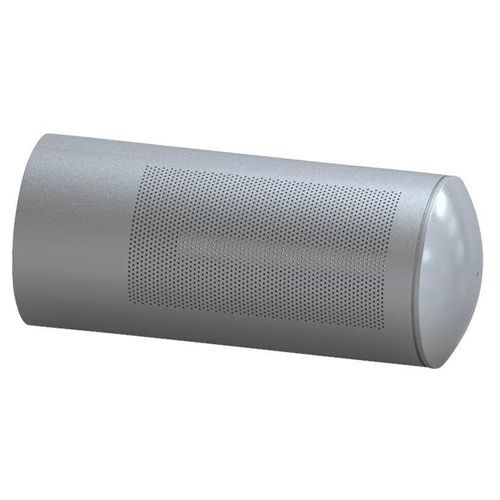

Silenciador de descarga

de regulaçãoregulador de pressãoregulador de vazão

Visão geral do produto
O sistema Dump Tube da IMI permite a descarga segura e controlada de vapor para condensadores em aplicações de bypass de turbina. Projetado como um orifício fixo, reduz a pressão do vapor a jusante da válvula de bypass até a pressão do condensador. Cada tubo é dimensionado para corresponder às condições específicas da planta, garantindo desempenho ótimo e proteção dos componentes internos do condensador e da turbina. O projeto elimina a necessidade de refrigeração adicional no condensador e permite controle feed-forward preciso através do DCS do cliente. Estão disponíveis layouts opcionais em dois estágios e o dump tube também pode atuar como medidor de vazão. O sistema reduz ruído e stress térmico, reduz custo de instalação por meio de trechos de tubulação curtos e dimensionamento combinado da válvula de bypass e do dump tube, e possibilita controle térmico preditivo com algoritmos feed-forward integrados para regulação da água de aspersão.

Principais características

• Projeto redutor de pressão por orifício fixo
• Dimensionamento personalizado para cada instalação
• Compatível com condensadores resfriados a água ou a ar
• Pode funcionar como medidor de vazão
• Suporta layouts simples ou em dois estágios
• Construção em aço ligado (inox opcional)
• Projetado para sistemas de controle feed-forward
• Soldado à tubulação de vapor a jusante para pegada de tubulação compacta

Aplicações e benefícios
Descarga segura e controlada de vapor para condensadores em cenários de bypass de turbinas; reduz ruído e protege componentes internos ao dividir a pressão em estágios fixos; permite controle térmico preciso e regulação preditiva da água de aspersão; reduz o custo de instalação ao reduzir o comprimento das tubulações e permitir o dimensionamento combinado da válvula de bypass e do dump tube.

Especificações técnicas

• Tipos de fluido: Vapor
• Conexões finais: BWE; Flange
• Códigos de projeto: ASME B31.1; EN 12516-2
• Certificações: PED; NACE; SIL; CRN; IBR
• Construção: Aço ligado (inox opcional)
• Layouts: Simples ou em dois estágios (opcional)
• Funcionalidade: Redutor de pressão por orifício fixo; pode atuar como medidor de vazão
• Controle: Projetado para integração feed-forward com o DCS do cliente
