Amortecedor de pulsação em linha

em aço inoxidávelem açopara bomba

Visão geral

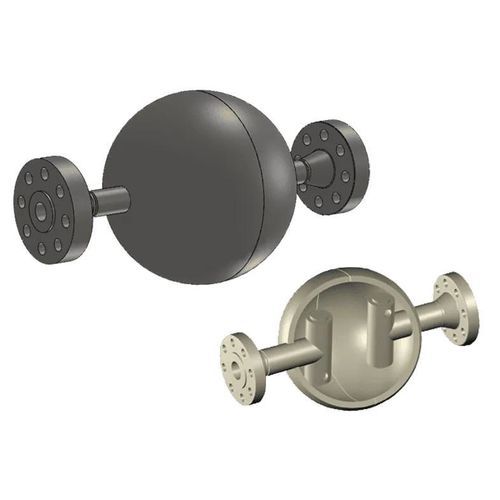

O Amortecedor de Pulsação IMI Fluid Kinetics é um dispositivo em linha projetado para instalação na descarga de bombas de deslocamento positivo. Reduz as pulsações de descarga da bomba em até 70% ao gerar uma massa de fluido rotativa dentro de uma carcaça esférica, estabilizando o fluxo e reduzindo as oscilações do sistema. A unidade não possui peças móveis ou substituíveis e é livre de manutenção. Disponível em aço carbono ou aço inoxidável, com corpo reto ou 90° e várias opções de flange para instalação simplificada.

Principais características

• Controle de pulsação em linha instalado na descarga da bomba
• Projeto interno em carcaça esférica que cria uma massa de fluido rotativa para amortecer pulsos
• Redução de pulsação de pressão em até 70% para proteger equipamentos a jusante
• Sem peças móveis ou substituíveis — manutenção zero
• Bocas pré-etiquetadas para instalação simplificada
• Várias opções de conexão por flange (flange RF padrão; outras flanges sob consulta)
• Construção em aço carbono ou aço inoxidável para corpo e defletor
• Configurações de corpo: passagem reta ou 90°
• Classificações ANSI/ASME aplicáveis: ANSI Classe 150–2500; ASME B31.1 / B31.3 / Section VIII Div. 1
• Capacidade de temperatura: -48 °C a 343 °C (a página também faz referência a -50 °C a 343 °C)
• Atenuação de pulsos de até 70%

Aplicações / Benefícios

• Protege tubulações, válvulas e instrumentos a jusante do estresse induzido por pulsação
• Melhora o desempenho e a confiabilidade da bomba e do sistema
• Reduz os custos do ciclo de vida eliminando manutenção e peças móveis

Especificações

• Tipos de fluido: Líquido; Água
• Conexões finais: Flange RF padrão
• Material: Aço carbono; Aço inoxidável
• Tipo de corpo: Passagem reta; 90 graus
• Códigos de projeto: ASME B31.3; ASME Section VIII Division 1
• Limites de temperatura (°C): -48 a 343
• Classificação máxima ASME: 2500
• Certificação: CRN
