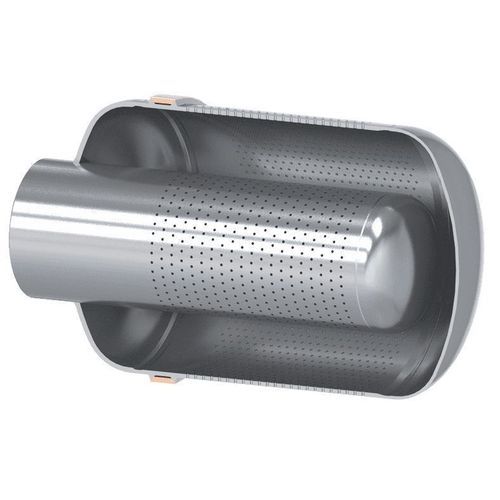

Difusor de gás de alta pressão

Visão geral do produto
O tubo de descarga de duas etapas da IMI CCI foi concebido para reduzir o ruído durante a descarga de vapor para condensadores, especialmente em aplicações de bypass de turbina com grandes quedas de pressão. O seu desenho multietapa com orifício fixo divide a queda de pressão em duas etapas para reduzir as emissões acústicas e proteger os equipamentos a jusante. Projetado sob medida para cada instalação, o tubo assegura um controlo preciso da temperatura do vapor, otimiza o dimensionamento da válvula e do tubo de bypass, e é soldado diretamente ao tubo de vapor a jusante. Construído em aço ligado (aço inoxidável opcional), é adequado para condensadores refrigerados a água ou ar e integra-se com sistemas de controlo para soluções de centrais térmicas.

Benefícios

• Reduz os níveis de ruído ao repartir a queda de pressão em duas etapas em aplicações de vapor de alta pressão.
• Minimiza o risco para os componentes internos do condensador e da turbina ao direccionar o fluxo e controlar a temperatura do vapor.
• Reduz o custo de instalação através do dimensionamento optimizado da válvula e do tubo e da redução dos requisitos de tubagem.

Principais características

• Desenho de queda de pressão em duas etapas (multietapa, orifício fixo).
• Construção com orifício fixo soldado; soldado diretamente ao tubo de vapor a jusante.
• Engenharia personalizada por instalação para desempenho preciso.
• Compatível com condensadores refrigerados por ar ou água.
• Capacidade de medição de caudal.
• Corpo em aço ligado com opção de construção em aço inoxidável.
• Integração com sistemas de controlo para soluções térmicas de central.
• Controlo preciso da temperatura do vapor.
• Layout compacto adequado a jusante da válvula de bypass.

Características / especificações técnicas

• Tipos de fluido: Vapor.
• Conexões finais: BWE; Flange.
• Códigos de projeto: ASME B31.1; EN 12516-2.
• Certificações: PED; NACE; SIL; CRN; IBR.
• Construção: Corpo em aço ligado (aço inoxidável opcional); orifício fixo soldado, configuração multietapa.
• Aplicação: Bypass de turbina e descarga de vapor para condensadores; projetado sob medida por instalação.
