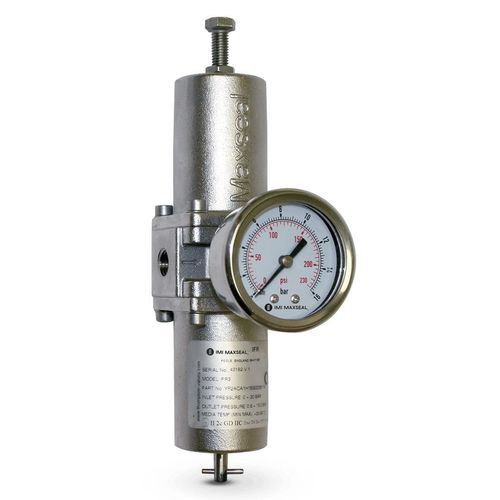

Filtro regulador de gás IFR3

de ar comprimidopara aplicações industriaisem aço inoxidável

Visão geral do produto
Os filtros-reguladores IFR3 & IFR4 IMI Maxseal em aço inoxidável são projetados para aplicações críticas que exigem precisão e fiabilidade. Indicados para sistemas industriais de gás e ar comprimido de alto caudal; adequados para instalação única. Disponíveis com várias opções de porta (1/4 NPT, 1/2 NPT) e portas ISO G opcionais. Certificação ATEX (não elétrica); conformidade NACE opcional. Opções incluem diferentes faixas de pressão, elementos filtrantes e dreno manual ou automático.

Principais características

• Corpo em aço inoxidável 316
• Regulação de pressão precisa; faixa de saída 0,5–10 bar
• Alta capacidade de fluxo; pressão máxima de trabalho 17 bar
• Tamanhos de porta: 1/4 NPT, 1/2 NPT (ISO G opcional)
• Elementos filtrantes: 5 µm e 50 µm (padrão 40–50 µm)
• Temperatura de operação: -55 °C a 90 °C (também referenciado -30 °C a +90 °C)
• Opções de dreno: manual ou automático
• Certificação ATEX (não elétrica); NACE opcional
• Diâmetro da porta de alívio: 2 mm

Especificações
Elemento filtrante (µm): 5, 50
Temperatura ambiente (°C): -55 a 90
Material de vedação: NBR
Material do corpo: Aço inoxidável 316
Tamanho da porta (in): 0,25 a 0,5
Pressão máxima de trabalho (barg): 17
Pressão máxima ajustável (barg): 16
Carregamento: Mola
Tipo: Filtro regulador
Certificação: ATEX (não elétrica)
Tipos de fluido: Gás / ar comprimido

Detalhes técnicos

• Designação do modelo: IFR3 & IFR4
• Materiais: corpo em aço inoxidável 316; vedações NBR
• Portas disponíveis: 1/4 NPT, 1/2 NPT (0,25–0,5 in); ISO G opcional
• Opções de filtro: 5 µm, 50 µm (padrão 40–50 µm)
• Pressão máxima de trabalho: 17 barg; pressão máxima ajustável: 16 barg
• Faixa de ajuste de saída: 0,5–10 bar
• Temperatura de operação: -55 °C a 90 °C (a documentação também refere -30 °C a +90 °C)
• Dreno: manual ou automático
• Carregamento: mola
• Certificação: ATEX (não elétrica); NACE opcional
• Porta de alívio: 2 mm de diâmetro
• Aplicação: sistemas de gás/ar comprimido para uso industrial crítico de alto caudal
