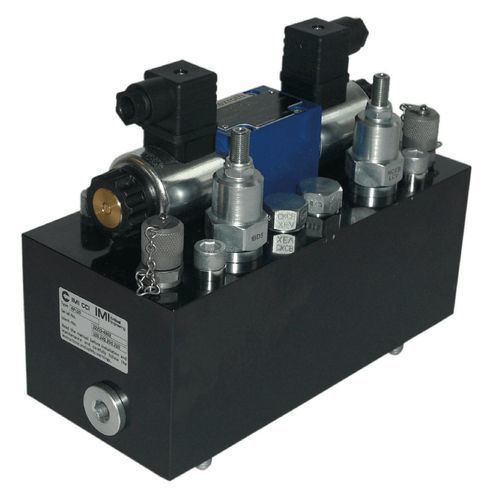

Válvula direcional hidráulica spool APL

acionada por solenoidede 4/3 viascompacta

Visão geral A unidade de comando On/Off APL é projetada para abrir e fechar atuadores hidráulicos em válvulas de isolamento. Fornece controlo on/off preciso (não para posicionamento) através de uma válvula solenóide 4/3, estranguladores ajustáveis para regulação de velocidade e válvulas de retenção integradas para evitar deriva do atuador. A unidade inclui duas conexões minimess para verificação de pressão e manutenção e pode ser montada diretamente em atuadores ASM-E ou integrada em colectores Multi-Station (MSM). Compatível com óleo mineral e fluidos hidráulicos resistentes ao fogo; adequada para sistemas de válvulas industriais exigentes.

Principais características

• Válvula solenóide 4/3 para controlo direcional on/off
• Estrangulador(es) ajustável(eis) para regulação de velocidade
• Válvulas de retenção integradas para prevenir deriva
• Duas conexões minimess para verificação e assistência
• Design compacto e leve para instalação flexível
• Montagem: direto em atuadores ASM-E ou integração com MSM
• Compatível com óleo mineral e fluidos hidráulicos resistentes ao fogo

Destaques técnicos adicionais

• Tamanhos disponíveis: Pequeno 30 L/min, Grande 60 L/min
• Pressão de operação: 50 a 160 bar
• Carcaça em alumínio anodizado com grau de proteção IP65
• Faixa de temperatura: -10°C a 80°C

Especificações técnicas

• Temperatura ambiente: -10°C a 80°C
• Material: Alumínio anodizado
• Pressão de operação: 50–160 bar
• Meio de alimentação: Hidráulico
• Capacidade de fluxo: Pequeno 30 L/min; Grande 60 L/min
• Vedação/prevenção de deriva: Válvulas de retenção integradas
• Conexões de serviço: Dois portos minimess
• Montagem: Montagem direta em atuadores ASM-E ou com MSM (Multi‑Station Manifold)
• Compatibilidade de fluidos: Óleo mineral e fluidos hidráulicos resistentes ao fogo
• Grau de proteção: IP65
• Intervalo de temperatura: -10°C a 80°C
