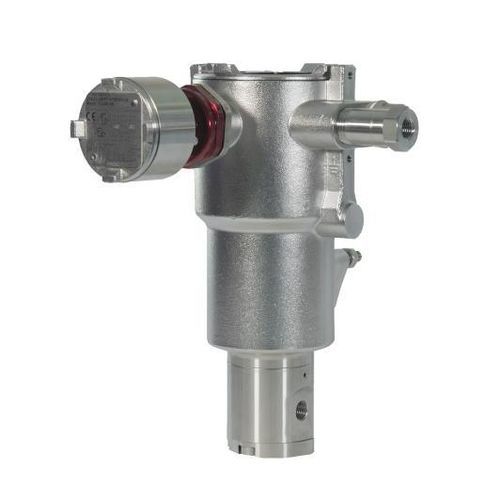

Válvula solenoide de ação indireta ICO4-PST

3/2 viashidráulicapara ar

Visão geral
O IMI Maxseal ICO4-PST é uma válvula solenóide inteligente de alta integridade e à prova de explosão com Partial Stroke Testing (PST) integrado, indicada para aplicações críticas de segurança em áreas perigosas. Compatível com meios pneumáticos e hidráulicos, foi projetada para operação fail-safe com capacidade SIL 3, adequada para offshore, oil & gas e geração de energia. Estrutura em aço inox 316L para resistência à corrosão. Operação local ou remota via DCS; opções de acionamento hidráulico ou pneumático disponíveis.

Principais características

• Construção à prova de explosão — aprovações ATEX, IECEx e FM
• Capaz de SIL 3 com Partial Stroke Testing (PST) integrado
• Opções de acionamento hidráulico e pneumático
• Alto fluxo com baixo consumo elétrico
• Operação remota (DCS) ou local
• Construção em aço inox 316L para ambientes corrosivos
• Grau de proteção: IP66/IP67; NEMA 4x
• Tamanho de porta: 0.25 a 0.75 in
• Opções de porta: ISO G; NPT
• Materiais de vedação: NBR ou FKM
• Intervalos de operação: hidráulico até 414 bar (6004 psi); pneumático até 20 bar (290 psi)
• Tensão: 24V CC
• Consumo de energia: 5.7 a 17.3 W

Descrição
O ICO4-PST integra o Partial Stroke Testing para permitir a verificação periódica do funcionamento das válvulas de desligamento de emergência sem percurso completo, reduzindo a interrupção do processo e mantendo a integridade de segurança. Certificada para áreas perigosas, a válvula é projetada para cumprir requisitos de alta integridade em aplicações críticas. Meios típicos de alimentação: pneumático, hidráulico de baixa pressão e meios de processo. Configuração 3/2 universal, adequada para instalações à prova de explosão que exigem componentes de alta integridade.

Especificações técnicas

• Temperatura ambiente (°C): -40 a 50
• Material do selo: NBR; FKM
• Material do corpo: Aço inox 316L
• Tamanho de porta (in): 0.25 a 0.75
• Opções de porta: ISO G; NPT
• Pressão de operação (bar): 0 a 10 (controle); acionamento hidráulico até 414 bar
• Meio de alimentação: Pneumático; Hidráulico de baixa pressão; Meios de processo
• Configuração: 3/2 universal
• Consumo de energia (W): 5.7 a 17.3
• Tensão: 24V CC
• Certificações: ATEX; IECEx; SIL2; SIL3; Ex EAC; NEMA 4x; IP66
