Válvula direcional hidráulica tipo poppet PV
de controle elétricoeletro-hidráulica3/2 vias

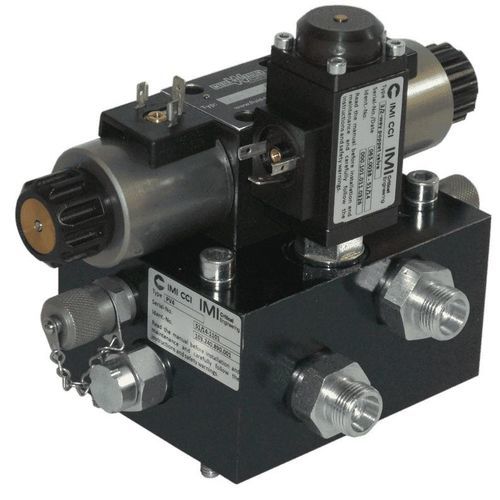

Válvula direcional hidráulica tipo poppet - PV - IMI Critical Engineering - de controle elétrico / eletro-hidráulica / 3/2 vias
Válvula direcional hidráulica tipo poppet - PV - IMI Critical Engineering - de controle elétrico / eletro-hidráulica / 3/2 vias
Guardar nos favoritos
Comparar

Características

Tipo
tipo poppet
Acionamento
de controle elétrico, eletro-hidráulica
Orifícios/posições
3/2 vias
Outras características
proporcional, de alumínio, IP65, manifold
Pressão

MÁX: 160 bar
(2.320,6 psi)

MÍN: 50 bar
(725,19 psi)

Fluxo

MÁX: 2 l/s
(0,5 us gal/s)

MÍN: 0,1 l/s
(0 us gal/s)

Descrição

Visão geral do produto
O dispositivo de comando modulante PV permite o posicionamento preciso de atuadores hidráulicos em sistemas de válvulas de controle. Utilizado com o Proportional Valve Controller (PVR / SmarTrak), converte sinais elétricos em fluxo hidráulico controlado. A unidade integra uma válvula proporcional para o movimento do atuador e uma válvula de bloqueio 3/2 com duas válvulas de retenção liberáveis para manter a posição em caso de falta de energia. Duas ligações Minimess permitem verificação de pressão e alívio seguro. O PV pode ser montado diretamente num atuador ou em montagem sandwich/direct sobre um Multi-Station Manifold (MSM). Disponível em quatro tamanhos, é compatível com óleo mineral e fluidos hidráulicos resistentes ao fogo para operação fiável em ambientes industriais exigentes.

Principais características
  • Válvula proporcional para controlo preciso do atuador
  • Válvula de bloqueio 3/2 com duas válvulas de retenção liberáveis para manter a posição em caso de falha de energia
  • Duas ligações Minimess para verificações de pressão e alívio seguro
  • Montagem direta ou sandwich em Multi-Station Manifolds (MSM) ou montagem em atuadores individuais
  • Quatro tamanhos: PV4, PV6, PV8, PV10
  • Faixa de caudal: 8–120 l/min (dependente do tamanho)
  • Intervalo de pressão do sistema: 50–160 bar
  • Compatível com óleo mineral e fluidos hidráulicos resistentes ao fogo
  • Caixa em alumínio anodizado, IP65
  • Temperatura de funcionamento: -10°C a 80°C


Aplicações
Controlo modulante para posicionamento rápido e preciso de atuadores hidráulicos em válvulas de controle. Adequado a sistemas industriais de alta pressão, incluindo recirculação de água de alimentação e aplicações com elevada queda de pressão diferencial.

Especificações técnicas
  • Tamanhos: PV4, PV6, PV8, PV10
  • Caudal máx.: 8–120 l/min (dependente do tamanho)
  • Pressão do sistema: 50–160 bar
  • Meio de alimentação: Hidráulico
  • Compatibilidade de fluidos: Óleo mineral e fluidos hidráulicos resistentes ao fogo
  • Material da caixa: Alumínio anodizado
  • Classificação IP: IP65
  • Temperatura ambiente / operacional: -10°C a 80°C
  • Montagem: Montagem direta ou sandwich em MSM ou montagem em atuador
  • Controlo: Funciona com Proportional Valve Controller (PVR / SmarTrak) para converter sinais elétricos em fluxo hidráulico
  • Segurança/estabilidade: Válvula de bloqueio integrada e válvulas de retenção liberáveis para evitar movimentos indesejados em caso de falha de energia
  • Conexões de serviço: Dois portos Minimess para verificação de pressão e alívio seguro
