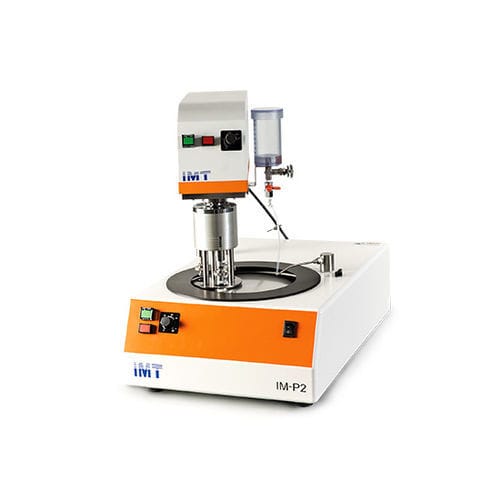

Unidade de rotação plana SP-L1

Descrição do produto
O SP-L1 é um dispositivo de rotação para suporte de amostras concebido para ser acoplado à máquina de polimento IM-P2. Quando montado na IM-P2, o SP-L1 possibilita o polimento semiautomático de amostras prensadas. A velocidade de rotação do suporte é ajustável para sincronizar suporte e disco e manter o paralelismo durante o desbaste e o polimento.

Especificações principais

• Sistema de carga individual: Permite remover amostras individualmente assim que cada uma atingir a posição de trabalho alvo (por exemplo, por orifícios de referência). Até três amostras podem ser instaladas simultaneamente.
• Preservação do paralelismo: Igualando as velocidades e o sentido de rotação do suporte e do disco, o sistema reduz a inclinação da superfície polida e evita a formação de perfis cónicos. Velocidades recomendadas — polimento grosso: disco 200 rpm / suporte 200 rpm; polimento fino: disco 65–150 rpm / suporte 65–165 rpm.
• Polimento semiautomático com lubrificador incluído: A união SP-L1 + IM-P2 permite ciclos de polimento automáticos. Um lubrificador com regulação de gotejamento e válvula de abertura/fecho é fornecido como padrão.

Especificações SP-L1
Velocidade de rotação: 0 a 200 rpm, ajustável
Número de amostras: selecionável de 1 a 3
Pressão aplicada: 10 a 40 N por amostra (carga individual tipo mola)
Suporte de amostra: ø25 mm, ø30 mm ou ø40 mm × 3 posições; tamanhos personalizados disponíveis; suporte vendido separadamente
Lubrificador: acessório padrão (ajuste analógico da vazão)
Alimentação: monofásico 100 V ou monofásico 220 V; liga à tomada da IM-P2; motor 75 W
Dimensões / Peso: W460 × D655 × H550 mm (685 mm com a cabeça levantada) / 50 kg (valores com IM-P2 instalado)

Especificações da máquina IM-P2
Tamanhos de disco: disco de desbaste ø223/200/250 mm; disco de polimento ø200/250 mm; disco magnético ø200/250 mm (discos vendidos separadamente)
Velocidade de rotação: 50 a 400 rpm, ajustável (compatível 50/60 Hz)
Função de fornecimento/drenagem de água: torneira de abastecimento com mangueira de entrada/saída fornecida
Alimentação: monofásico 100 V, 50/60 Hz ou monofásico 200–220 V, 50/60 Hz; motor redutor 200 W
Dimensões / Peso: W390 × D655 (até a abertura de drenagem) × H195 mm / 31 kg

Especificações técnicas

• Velocidade de rotação (SP-L1): 0 a 200 rpm (ajustável)
• Número de amostras: 1 a 3 (selecionável)
• Pressão aplicada: 10 a 40 N por amostra (carga individual tipo mola)
• Tamanhos do suporte de amostra: ø25 mm, ø30 mm, ø40 mm (3 posições); tamanhos personalizados disponíveis; suporte vendido separadamente
• Lubrificador: incluído (ajuste analógico da vazão)
• Alimentação (SP-L1): monofásico 100 V ou 220 V; motor 75 W (liga à tomada IM-P2)
• Dimensões / Peso SP-L1: W460 × D655 × H550 mm (685 mm com cabeça levantada) / 50 kg (com IM-P2 instalado)
• Tamanhos de disco IM-P2: desbaste ø223/200/250 mm; polimento ø200/250 mm; magnético ø200/250 mm
• Velocidade de rotação IM-P2: 50 a 400 rpm (ajustável)
• Alimentação IM-P2: monofásico 100 V (50/60 Hz) ou monofásico 200–220 V; motor redutor 200 W
• Dimensões / Peso IM-P2: W390 × D655 × H195 mm / 31 kg
