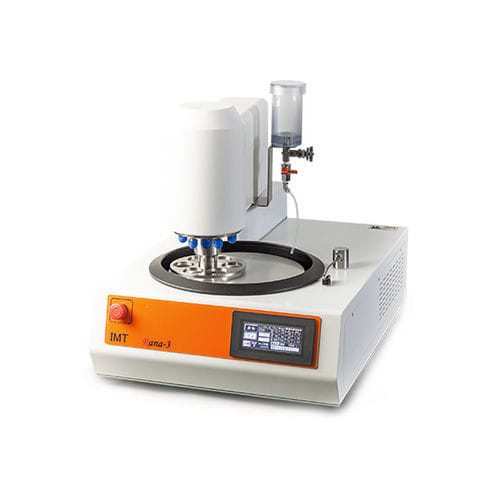

Máquina de polimento para metais Rana-3

para a preparação de provetasindustrialcom retífica

Descrição
A Rana-3 é uma máquina automática de polimento por disco com sistema de carregamento individual que aceita de 1 a 6 amostras. A velocidade de rotação do suporte é ajustável para que suporte e disco possam rodar à mesma velocidade e direção, evitando perda de paralelismo; ambos suportam rotação para frente e para trás.

Principais especificações

• Polir sem perda de paralelismo! Quando suporte e disco giram à mesma velocidade e na mesma direção, o desbaste e o polimento mantêm o paralelismo das peças. A Rana-3 permite ajustar a velocidade do suporte para operar em velocidades iguais e mesmo sentido. A rotação do disco e do suporte pode ser invertida para facilitar o acabamento manual, inclusive para canhotos.

  Desbaste: papel SiC ou almofada — Velocidade do disco: 200 rpm / Suporte: 200 rpm
  Polimento fino: DIA + pano de polimento — Velocidade do disco: 65 a 150 rpm / Suporte: 65 a 150 rpm
• Aumenta/reduz automaticamente a pressão pelo número de segundos definido A Rana-3 pode aumentar ou reduzir automaticamente a pressão aplicada à amostra ao longo de um número configurado de segundos; as configurações permitem subida/descida gradual da pressão em tempos definidos.
• Altere as condições de polimento (pressão, velocidade de rotação) em dois passos! Dois movimentos/condições diferentes podem ser programados em um único processo para adaptar-se a materiais frágeis ou com arestas cortantes: iniciar com baixa pressão/velocidade e passar para pressão/velocidade maiores durante o ciclo.
• Memória para até 16 condições de polimento! Até 16 programas podem ser armazenados. Ao preparar várias amostras, podem ser atribuídas condições distintas para cada amostra, melhorando a eficiência.

Especificações da máquina
Fonte de alimentação
Monofásico 100V, 50/60Hz ou monofásico 200–220V; trifásico 200–220V, 50/60Hz; monofásico 220V

Dimensões / Peso
W450 × D460 (até a traseira) × H500 mm (690 mm com a cabeça levantada) / 65 kg

Área de polimento
Tamanho do disco
Disco de desbaste: φ250 mm; Disco de polimento: φ250 mm; Disco magnético: 250 mm (discos vendidos separadamente)
Velocidade de rotação do disco
50 a 400 rpm (direção avanço/recuo comutável)
Potência do motor
400 W (100/200V: motor com redutor)
Operação
Painel táctil à prova d'água, botão de emergência; parada automática digital por temporizador; armazenamento de até 16 programas de polimento; ajuste ABC (3 etapas configuráveis)
Função de abastecimento/drenagem de água
Abertura/fecho da torneira de abastecimento de água (mangueira de abastecimento/drenagem fornecida)

Área de rotação de amostras
Rotação do suporte
50 a 200 rpm (direção avanço/recuo comutável)
Potência do motor (suporte)
AC 120 W motor brushless
Número de amostras
Selecionável de 1 a 6 (máx. 3 com φ50 mm)
Suporte de amostra
25, 30, 40, 50 mm; diâmetros em polegadas; tamanhos personalizados disponíveis (suportes vendidos separadamente)

Pressão aplicada
10 a 50 N por amostra
Lubrificador
Acessório padrão (tipo ajuste analógico de fluxo)
Fonte de ar primária
Requerida 0,5 a 0,7 MPa (regulador separado requerido para >0,7 MPa)

Especificações técnicas

• Modelo: Rana-3
• Alimentação: Monofásico 100V, 50/60Hz ou monofásico 200–220V; trifásico 200–220V, 50/60Hz; monofásico 220V
• Dimensões: W450 × D460 (até a traseira) × H500 mm (690 mm com cabeça levantada)
• Peso: 65 kg
• Tamanho do disco: φ250 mm (desbaste / polimento); disco magnético 250 mm
• Velocidade de rotação do disco: 50–400 rpm (comutável avanço/recuo)
• Potência do motor do disco: 400 W (motor com redutor)
• Rotação do suporte: 50–200 rpm (comutável avanço/recuo)
• Potência do motor do suporte: AC 120 W motor brushless
• Número de amostras: 1–6 selecionável (máx. 3 com φ50 mm)
• Tamanhos de suporte: 25, 30, 40, 50 mm; diâmetros em polegadas e tamanhos personalizados disponíveis (vendidos separadamente)
• Pressão aplicada: 10–50 N por amostra
• Lubrificador: acessório padrão, ajuste analógico de fluxo
• Fonte de ar primária: requerida 0,5–0,7 MPa (regulador separado para >0,7 MPa)
• Funções de operação: painel tátil à prova d'água, botão de emergência, parada por temporizador digital, armazenamento até 16 programas, ajuste ABC (3 etapas)
• Funções especiais: rampa automática de pressão em segundos definidos; condições programáveis em dois passos; inversão de rotação disco/suporte; ajuste de velocidade do suporte para manter o paralelismo
