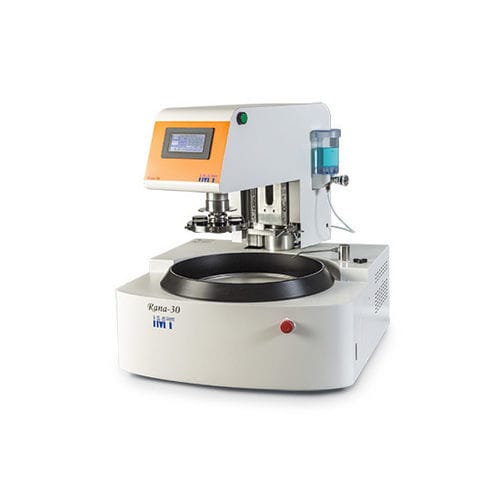

Máquina de polimento para metais Rana-30

para amostras metalográficasindustrialcom retífica

Visão geral do produto
Máquina automática de retificação e polimento equipada com sistema de segurança de duplo botão de partida. A Rana-30 armazena até 16 programas de polimento e suporta configuração ABC (sequência de polimento em 3 etapas), permitindo preparação de amostras eficiente e repetível.

Especificações principais

• Geral: Máquina de polimento de bancada que utiliza um sistema de carga total. Área de polimento acionada por servo de 750W; rotação da amostra por motor brushless de 120W. Alto torque, rotação do disco até 400 rpm e pressão máxima aplicada de 400 N.
• Capacidade de disco: Aceita discos de retificação até Ø310 mm como unidade de bancada.
• Segurança: Duplo botão de partida (botões esquerdo e direito na cabeça devem ser pressionados simultaneamente) para evitar acidentes como enovelamento.
• Acessórios opcionais: Exemplos: suporte de amostras para máquina de nivelamento (suporte vendido separadamente).
• Polimento sem perda de paralelismo: Método recomendado: girar suporte e disco à mesma velocidade e no mesmo sentido. A Rana-30 permite ajustar independentemente a velocidade do suporte e inverter a rotação do disco/suporte para fluxos de trabalho flexíveis (incluindo polimento para canhotos).
• Configurações sugeridas — retificação / polimento fino: Retificação: papel SiC ou almofada — Disco 200 rpm / Suporte 200 rpm. Polimento fino: DIA + pano de polimento — Disco 65–150 rpm / Suporte 65–150 rpm.
• Controle automático de pressão: Rampa de pressão programável (aumentar/reduzir durante segundos definidos) durante a operação.
• Mudanças de polimento em dois passos: Dois movimentos diferentes podem ser programados em um único processo de polimento (ex.: iniciar com baixa pressão/velocidade e depois aumentar para materiais frágeis ou com arestas).
• Memória: Armazena até 16 condições de polimento para recuperação rápida ao preparar múltiplas amostras.

Especificações da máquina
Alimentação: 3 fases 200–220 V, 50/60 Hz
Dimensões / Peso: W600 × D745 (até a abertura de drenagem) × H675 mm / 105 kg

Área de polimento
Tamanho do disco: Disco de retificação: Ø250 mm, Ø305 mm; Disco de polimento: Ø250 mm, Ø300 mm; Disco magnético: Ø250 mm, Ø300 mm (discos vendidos separadamente)
Velocidade de rotação do disco: 50–400 rpm (comutável frente/atrás)
Potência do motor: servo 750W
Operação: Painel tátil à prova d'água com botão de parada de emergência; início automático por botões esquerdo/direito na cabeça; armazenamento de até 16 condições; ajuste ABC (3 etapas configuráveis)

Área de rotação da amostra
Rotação do suporte: 50–200 rpm (comutável frente/atrás)
Potência do motor: motor brushless AC 120W
Suporte de amostra: padrão Ø165 mm (opcional até Ø200 mm). Tipo gota: Ø10–40 mm × 6 amostras; Furo retangular: ×3. Produção de tamanhos personalizados possível (suporte vendido separadamente)
Pressão aplicada: 50–400 N
Lubrificador: Função de gotejamento automático (ajuste de intervalo e quantidade possível)
Fonte de ar primária: Requerida 0,5–0,7 MPa (regulador separado necessário para fontes acima de 0,7 MPa).

Vídeo
Vídeo promocional/demonstração disponível mostrando a operação da Rana-30.

Especificações técnicas

• Modelo: Rana-30
• Brand: IMT Co.,Ltd.
• Potência motor de polimento: servo 750W
• Potência motor do suporte: motor brushless AC 120W
• Faixa velocidade rotação disco: 50–400 rpm (frente/trás)
• Faixa velocidade rotação suporte: 50–200 rpm (frente/trás)
• Tamanhos de disco suportados: Retificação Ø250 mm, Ø305 mm; Polimento Ø250 mm, Ø300 mm; Magnético Ø250 mm, Ø300 mm
• Pressão máxima aplicada: 400 N (faixa 50–400 N)
• Memória: Até 16 condições programáveis
• Ajuste ABC: 3 etapas configuráveis
• Rampa automática de pressão: aumento/redução configurável em segundos
• Segurança: duplo botão de partida (ambos os botões esquerdo e direito devem ser pressionados)
• Interface de operação: painel tátil à prova d'água com parada de emergência
• Dimensões (L×P×A): 600 × 745 (até a abertura de drenagem) × 675 mm
• Peso: 105 kg
• Alimentação: 3 fases 200–220 V, 50/60 Hz
• Lubrificador: Gotejamento automático com ajuste de intervalo e quantidade
• Fonte de ar primária: Requerida 0,5–0,7 MPa (regulador separado se >0,7 MPa)
