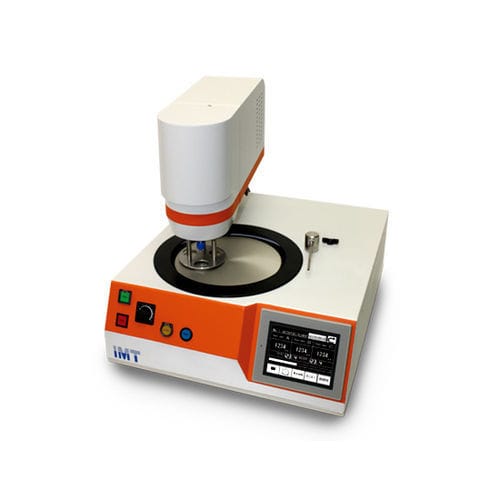

Máquina de polimento para amostras metalográficas Q-roy

para metaispara a preparação de provetasindustrial

Visão geral do produto
Máquina de polimento compacta e automatizada projetada para controlo individual da remoção no eixo Z em até três amostras. O valor de remoção pode ser definido em incrementos de 1 μm; paragem automática por valor de remoção ou por tempo; operação intuitiva através de painel tátil e controlos analógicos.

Principais características

• Controlo individual no eixo Z por amostra: Definição da remoção direcional (Z) de forma independente para cada uma das três amostras; intervalo 5 μm–5 mm por amostra, até H20 mm, resolução 1 μm. O polimento das amostras restantes continua quando uma amostra atinge o valor definido.
• Modo de polimento temporizado: Polimento controlado por tempo; dois movimentos diferentes podem ser programados num único processo.
• Compatível com Abrasive Auto Drip: Dispositivo opcional de gotejamento automático de abrasivo permite acabamento automatizado sem intervenção do operador.
• Correção de erro de remoção: Função de deslocamento que corrige erros de remoção causados pelo ovalamento do disco ou pela elasticidade do esfregão, introduzindo previamente o ovalamento da superfície do disco.

Especificações da máquina

• Tamanho dos discos: Disco de moagem de alta precisão φ223 mm ou φ200 mm; disco de polimento de alta precisão φ200 mm; disco magnético φ200 mm (discos vendidos separadamente).
• Função de polimento: Polimento com carga individual para até 3 amostras (φ25 / 30 / 40 mm padrão; tamanhos personalizados disponíveis; porta-amostras vendido separadamente).
• Velocidade de rotação: Disco 50–300 rpm (reversível); Porta-amostras 50–200 rpm.
• Pressão aplicada: Carga individual 5–30 N por amostra.
• Operação: Painel tátil + botões analógicos + botão de velocidade; paragem automática selecionável por valor de remoção ou por tempo; fornecimento automático de água Start/Stop + botão de água analógico.
• Valores de remoção: 5 μm–5 mm por amostra (unidades de 1 μm); até H20 mm; moagem até 5 mm.
• Mecanismo da cabeça: Descida/elevação da cabeça; polimento manual possível quando a cabeça está elevada.
• Fonte de ar: 0,5–0,7 MPa (regulador separado necessário acima de 0,7 MPa).
• Potência dos motores: Cabeça 60 W motor brushless; Base 120 W motor brushless.
• Alimentação: Monofásico 100 V ou monofásico 220 V.
• Dimensões e peso: W480 × D670 (até ao dreno) × H500 mm (H650 mm com cabeça elevada); 45 kg.

Características técnicas

• Nome do modelo: Q-roy
• Compatibilidade de discos: φ223 mm, φ200 mm (discos de moagem / polimento / magnéticos)
• Capacidade de amostras: Até 3 amostras (φ25 / 30 / 40 mm padrão; tamanhos personalizados disponíveis)
• Resolução e intervalo de remoção: Unidade de 1 μm; 5 μm–5 mm por amostra; até H20 mm
• Velocidade de rotação: Disco 50–300 rpm (reversível); Porta-amostras 50–200 rpm
• Pressão aplicada: 5–30 N por amostra (carga individual)
• Motores: Motor brushless cabeça 60 W; motor base 120 W
• Interface de operação: Painel tátil + botões analógicos + botão de velocidade; modos de paragem automática (valor de remoção ou temporizado)
• Fornecimento de ar: 0,5–0,7 MPa (maior requer regulador separado)
• Alimentação: Monofásico 100 V ou 220 V
• Peso e dimensões: 45 kg; W480 × D670 × H500 mm (H650 mm com cabeça elevada)
