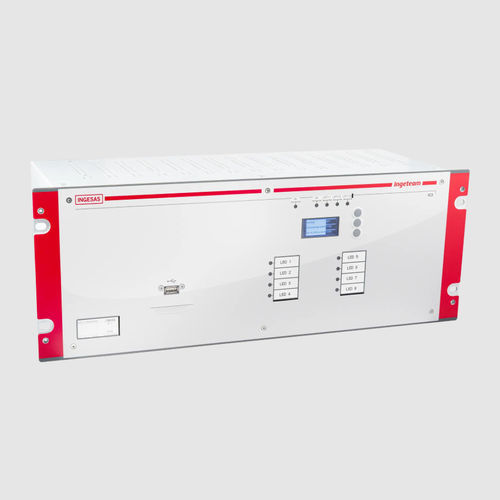

Gateway de comunicação INGESAS IC3

de segurançaindustrialde telemetria

Descrição
INGESAS IC3 é um gateway de comunicações e RTU concebido para recolher todas as informações da subestação (alarmas, estados, medidas, contadores, etc.) e enviá-las aos postos centrais de telecontrolo. Atua também recebendo comandos e conselhos dos postos centrais e transmitindo-os aos IEDs correspondentes, além de executar lógicas a nível de subestação.

Funções

• Recolher todas as informações da subestação (alarmas, estados, medidas, contadores, etc.) e enviá-las aos diferentes postos centrais seguindo os standards de telecontrolo.
• Receber comandos e conselhos dos postos centrais e enviá-los aos IEDs correspondentes.
• Executar lógicas gerais a nível de subestação, recebendo a informação necessária dos IEDs a nível de posição.
• Desenvolver lógicas por meio de ferramentas conformes com o standard IEC 61131-3.
• Incorporar medidas de cibersegurança: firewall, encriptação, gestão de utilizadores e políticas de acesso.
• Atuar como master de sincronização de todos os dispositivos conectados através de IEEE 1588, IRIG-B, SNTP ou protocolos de telecontrolo.

Modelos

• INGESAS IC3 form factor 0: Unidade de controlo de subestação em chassis modular com entradas/saídas físicas e sinalização LED.
• INGESAS IC3 form factor 4: Unidade de controlo de subestação em chassis de comunicações de alta densidade.

Protocolos

• IEC 61850: cliente / servidor
• IEC 60870-5-101: mestre / escravo
• IEC 60870-5-104: cliente / servidor
• IEC 60870-5-103: mestre
• DNP 3.0: mestre / escravo
• MODBUS RTU e TCP: mestre / escravo
• PROCOME Série e TCP: mestre
• OPC-UA: cliente / servidor

Cibersegurança

• Compatível com IEC 62351, IEC 62443 e IEEE 1686-2013.
• Protocolos de comunicação seguros: HTTPS, SSH / SFTP, Syslog, LDAP, DNP, OPC UA.
• Utilização de certificados digitais: HTTPS, SSH, VPN.
• Cifragem TLS 1.2.
• Gestão de contas de utilizador e controlo de acesso baseado em funções (RBAC).
• Controlo de tentativas de acesso, gestão de sessões e auditoria/logs de segurança (syslog).
• Ativação/desativação de portas de comunicação, gestão de atualizações de software/firmware, proteção contra malware e firewall.

Dados chave

• Redundância: hot-hot, hot-standby e hot-warm.
• Servidor web integrado baseado em HTML5.
• Lógica programável segundo IEC 61131-3.

Aplicações

• Smart Grids
• Transmissão
• Distribuição

Especificações técnicas

• Tipo de produto: Gateway e RTU para automação e telecontrolo de subestações.
• Modelos: Form factor 0 (chassis modular com E/S físicas e LEDs) e Form factor 4 (chassis de comunicações de alta densidade).
• Protocolos suportados: IEC 61850, IEC 60870-5-101/104/103, DNP3.0, MODBUS RTU/TCP, PROCOME Série/TCP, OPC-UA.
• Cibersegurança: IEC 62351, IEC 62443, IEEE 1686-2013; HTTPS/SSH/SFTP; certificados digitais; TLS 1.2; RBAC; syslog; firewall; gestão de patches.
• Funções de sincronização: IEEE 1588, IRIG-B, SNTP.
• Servidor web integrado (HTML5) para visualização e operação.
• Capacidades de redundância: hot-hot, hot-standby, hot-warm.
• Etiqueta de produto: SAS (Substation Automation Systems).
