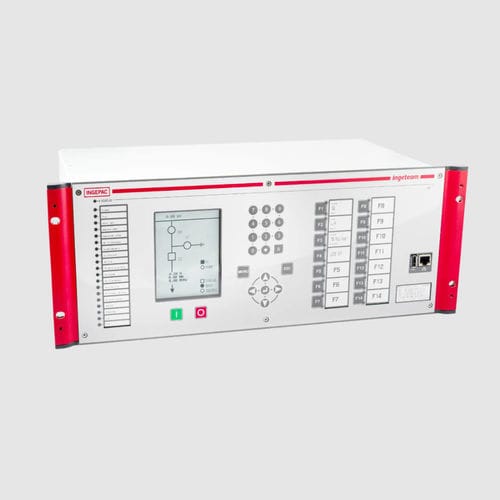

Relé de proteção de falta de fase INGEPAC EF LD

de sobrecorrentede sobretensãode subtensão

Nome do produto
INGEPAC EF LD

Descrição
INGEPAC EF LD é um relé de proteção diferencial de linha para proteção de fases segregadas, desenvolvido para linhas aéreas de transmissão e cabos subterrâneos em todos os níveis de tensão. Inclui funções completas de proteção, opções de proteção por distância e capacidades avançadas de medição, registo e comunicação para subestações e aplicações industriais.

Proteção diferencial

• 87, 87LG, 87N
• Travamento e restrição de 2º harmônico
• Sobreaquecimento V/f e bloqueio de 5º harmônico
• Supervisão direcional
• Detector de saturação
• Compensação de carga
• Função 86 (falha de disjuntor)
• Supervisão de disparo

Distância

• 21 Quadrilateral e MHO
• 21 Alta velocidade
• Extensão zona 1
• Linhas duplas, compensação série e transformadores capacitivos compatíveis
• Proteção de respaldo para transformador

Outras funções

• SOTF (switch-on-to-fault)
• 27, 59, 59N, 47 (V2) — funções de tensão mínima/máxima
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA fase aberta
• 50 CSC travamento 2º harmônico
• Bloqueio 2º e 5º harmônico
• 37 Subcorrente (perda de excitação)
• 49 Imagem térmica, 49T (apenas com RTD)
• 32 Medição de potência

Principais características

• Plataforma nativa IEC 61850
• Aquisição de dados e registo oscilográfico de alta precisão
• Protocolos suportados: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Redundância de rede: PRP, HSR ou tolerância a falha de link
• Automação e lógicas segundo IEC 61131-3
• Captura de Multicast Sampled Values (MSV) conforme IEC 61850-9-2 / IEC 61869-9
• Sincronização: SNTP, IEEE 1588 v2 (PTP), IRIG-B ou PPS
• Ferramenta de configuração: pacFactory
• Display para visualização local

Cibersegurança

• Conforme IEC 62351, IEC 62443 e IEEE 1686-2013
• Gestão de contas e controlo de acesso baseado em funções (RBAC)
• Controlo de tentativas de acesso e gestão de sessões
• Auditoria e registos de segurança (syslog)
• Ativação/desativação de portas de comunicação
• Gestão de atualizações de software/firmware
• Criptografia: HTTPS, SFTP, SSH, CMS/PKCS#7
• Acesso web e SFTP seguro
• Proteção contra malware e firewall
• Gestão de certificados (LDAP)

Dados chave

• Aplicações multiterminal: adequado para topologias de 2 e 3 terminais
• Função de distância completa: proteção de distância até 5 zonas Quad/MHO (opcional)
• Aplicações multi-breaker: entradas CT independentes

Aplicações e família

• Âmbitos: Smart Grids, Transmissão, Distribuição
• Família de produto: Proteção e controlo

Media e documentação

• Vídeo de demonstração e MP4 disponíveis
• Ficha de produto / catálogo disponível em PDF

Características técnicas / especificações

• Tipo: Proteção diferencial de linha de fases segregadas
• Funções de proteção: 87, 87LG, 87N, restrição/bloco 2º harmônico, bloco 5º harmônico, 86, 50/51 e variantes neutro/terra
• Proteção de distância: 21 Quadrilateral/MHO, 21 alta velocidade, extensão zona 1, até 5 zonas (opcional)
• Compatibilidade com linhas duplas, compensação série e transformadores capacitivos
• Registo oscilográfico e aquisição de medição de alta precisão
• Protocolos industriais suportados: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Redundância de rede: PRP, HSR ou tolerância a falha de link
• Captura MSV conforme IEC 61850-9-2 / IEC 61869-9
• Sincronização: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Automação e lógica: IEC 61131-3
• Cibersegurança: IEC 62351, IEC 62443, IEEE 1686; RBAC; syslog; HTTPS/SFTP/SSH; firewall; gestão de certificados
• Ferramenta de configuração: pacFactory
• Media disponíveis: imagens, vídeo MP4 e ficha técnica (PDF)
• Marca: Ingeteam
