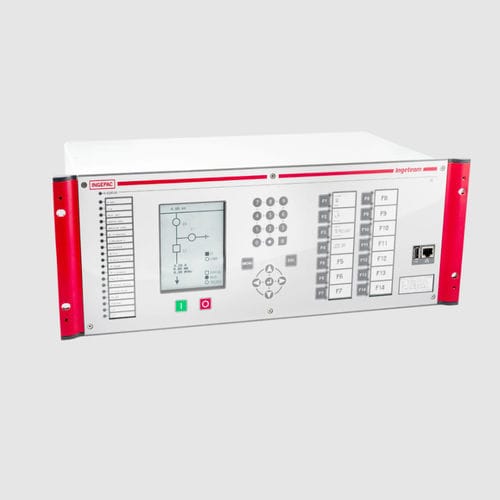

Relé de proteção de falta de fase INGEPAC EF ZT
de subcorrentede fuga à terrade distância

Relé de proteção de falta de fase - INGEPAC EF ZT - Ingeteam GmbH - de subcorrente / de fuga à terra / de distância
Relé de proteção de falta de fase - INGEPAC EF ZT - Ingeteam GmbH - de subcorrente / de fuga à terra / de distância
Guardar nos favoritos
Comparar

Características

Valor medido
de fuga à terra, de subcorrente, térmico, de potência, de falta de fase, de distância
Rede
trifásico
Aplicações
para transformador, para linha elétrica aérea
Comunicação
RS485, Ethernet, USB, MODBUS
Norma
IEC
Outras características
digital, programável, configurável, multifuncional

Descrição

Visão geral do produto
  • Relé de proteção de distância Ingeteam INGEPAC EF ZT
  • Categoria: Proteção de distância para linhas de transmissão
  • Fabricante: Ingeteam


Funções de proteção
  • 21 Quadrilateral e MHO
  • 21 Elementos de alta velocidade
  • Extensão da zona 1
  • Adaptação para linhas duplas, compensação série e linhas com transformadores capacitivos
  • Proteção de respaldo para transformador


Outras funções
  • 3x50/51 (67), 50N/51N (67N)
  • 50G/51G
  • 46TOC (67Q), 46IOC (67Q)
  • 46FA Fase aberta
  • 50CSC Travagem 2º harmónico
  • SOTF Fecho sobre falta
  • 27, 59, 59N, 47, Subtensão
  • 81M/m, 81 ROCOF
  • 37 Subcorrente
  • 49 Imagem térmica
  • 32 Potência
  • Tacão
  • 85 Teleproteção (21, 67/67Q)
  • 68ZC, 68FF
  • 78 Oscilação de potência
  • 25 Sincronismo
  • 79 Mono/tripolar
  • 50 BF Falha de disjuntor (mono/tripolar)
  • Localizador de faltas
  • Supervisão de disjuntor


Características
  • Plataforma nativa IEC 61850
  • Aquisição de dados, registo oscilográfico e medições de alta precisão
  • Protocolos: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Redundância de rede: PRP, HSR ou deteção de falha de link
  • Automatismos e lógicas segundo IEC 61131-3
  • Captura de Multicast Sampled Values (MSV) conforme IEC 61850-9-2 ou IEC 61869-9
  • Sincronização temporal: SNTP, IEEE 1588 v2 (PTP), IRIG-B ou PPS
  • Ferramenta de configuração: pacFactory
  • Display integrado


Cibersegurança
  • Em conformidade com IEC 62351, IEC 62443 e IEEE 1686-2013
  • Gestão de contas de utilizador
  • Acesso baseado em funções (RBAC)
  • Controlo do número de tentativas de acesso
  • Gestão de sessões
  • Auditoria e logs de segurança (syslog)
  • Ativação/desativação de portas de comunicação
  • Gestão de atualizações de software e firmware
  • Criptografia: HTTPS, SFTP, SSH, CMS/PKCS#7
  • Acesso web seguro (HTTPS) e SFTP
  • Proteção contra malware
  • Firewall
  • Certificados de segurança (LDAP)


Dados chave e aplicações
  • Proteção de distância segregada por fase: discriminação entre faltas trifásicas, bifásicas ou à terra
  • Aplicações multi-disjuntor: breaker-and-a-half, anel ou disjuntor duplo
  • Esquemas de teleproteção: disparo escalonado, PUTT, POTT, DCB, DCUB
  • Desenhado para proteção de linhas de transmissão simples, em anel ou breaker-and-a-half


Especificações técnicas
  • 5 zonas configuráveis de atuação (MHO e/ou quadrilateral)
  • Funções de distância: 21 MHO/quadrilateral, extensão zona 1 e elementos de alta velocidade
  • Múltiplas funções complementares (ver lista em "Outras funções")
  • Protocolos de comunicações: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Redundância de rede: PRP, HSR ou deteção de falha de link
  • Captura MSV conforme IEC 61850-9-2 / IEC 61869-9
  • Sincronização: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
  • Automatismos e lógicas programáveis IEC 61131-3
  • Registo oscilográfico e aquisição de dados de alta precisão
  • Ferramenta de configuração: pacFactory
  • Segurança: conformidade IEC 62351, IEC 62443, IEEE 1686-2013; RBAC; syslog; protocolos encriptados (HTTPS, SFTP, SSH)
  • Opções de teleproteção e respaldo para transformador
