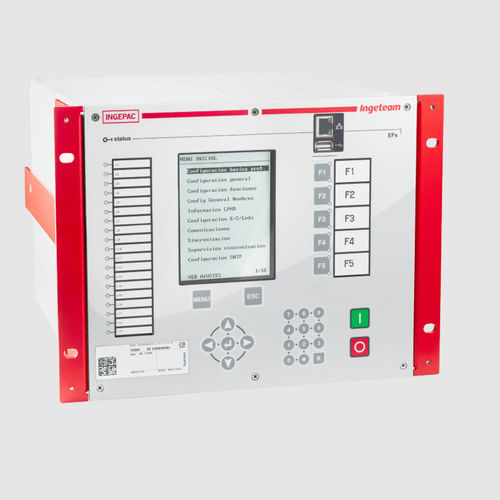

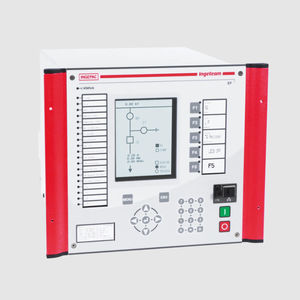

Relé de proteção de fase INGEPAC EF BD eXtended

de correntede tensãode sobrecorrente

Visão geral
Unidade central para proteção diferencial de barra em subestações com comunicações process-bus IEC 61850.

Descrição do produto

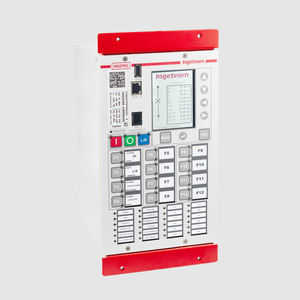

INGEPAC EF BD eXtended da Ingeteam atua como unidade central de proteção diferencial de barra para topologias de até 24 posições e múltiplas zonas de proteção. Agrupa sinais analógicos e digitais de bays via IEC 61850 GOOSE e Sampled Values (MSV), executa algoritmos diferenciais e envia comandos de disparo/controle.

Dados principais

• Suporta até 24 posições e até 5 zonas de proteção
• Entrada process-bus: MSV (IEC 61850-9-2LE / IEC 61869-9)
• Sinalização de disparo/controle via GOOSE (IEC 61850-8-1)
• Protocolos suportados: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME

Funções de proteção

• Unidade diferencial 87B
• Supervisão / zona de verificação
• Alarme diferencial
• Inrush restraint e estabilidade em inrush
• 50BF falha de disjuntor (fase e neutro)
• 87B sobrecorrente fase e neutro
• Zona morta, discrepância de isolador, zona dinâmica
• 86 bloqueio de fechamento, supervisão de CT e VT

Características

• Plataforma nativa IEC 61850 com medições de alta precisão e registro oscilográfico
• Aquisição de dados de MSV e E/S digitais
• Redundância: PRP, HSR ou link-failure
• Automação e programação lógica conforme IEC 61131-3

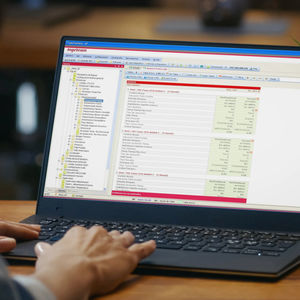

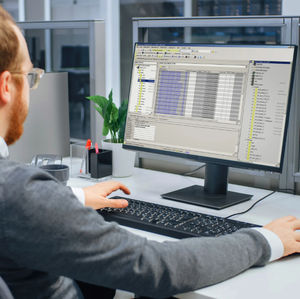

• Ferramenta de configuração: pacFactory
• Display frontal para monitoramento local
• Sincronização de tempo:
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

Cibersegurança

• Recursos alinhados com IEC 62351, IEC 62443 e IEEE 1686
• Gestão de contas de utilizador e controlo de acesso por funções (RBAC)
• Gestão de sessões, auditoria e syslog
• Controlo de portas de comunicação, gestão de atualizações de software/firmware
• Protocolos encriptados: HTTPS, SFTP, SSH, CMS/PKCS#7
• Firewall, proteção contra malware e gestão de certificados (LDAP)

Aplicações

• Proteção, automação e controlo em subestações de transmissão e distribuição
• Redes inteligentes e esquemas de proteção da rede

Mídia e downloads
A página do produto inclui imagens, um vídeo interno e um folheto descarregável (PDF).

Especificações técnicas

• Até 24 posições e 5 zonas
• Entrada MSV: IEC 61850-9-2LE (process bus)
• GOOSE disparo/controlo: IEC 61850-8-1
• Protocolos: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME
• Redundância: PRP, HSR, link-failure
• Automação: IEC 61131-3
• Captura de Sampled Values: IEC 61850-9-2 / IEC 61869-9
• Sincronização: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Configuração: pacFactory
• Recursos de cibersegurança abrangentes conforme IEC 62351 / IEC 62443 / IEEE 1686
