Motor CA MV
de indução10.000 V460 V

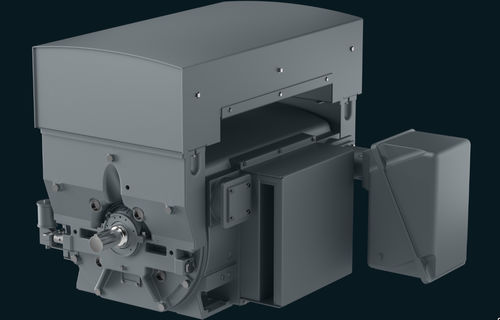

Motor CA - MV - INNOMOTICS - de indução / 10.000 V / 460 V
Motor CA - MV - INNOMOTICS - de indução / 10.000 V / 460 V
Motor CA - MV - INNOMOTICS - de indução / 10.000 V / 460 V - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
CA, de indução
Tensão
460 V, 6600 V, 10.000 V, 4160 V, 2300 V
Construção
em ferro fundido, TEFC (totalmente fechado com ventilação externa)
Grau de proteção
IP54, IP23
Número de polos
4 polos, 2 polos, 6 polos, 8 polos, 10 polos, 12 polos, 16 polos
Arrefecimento
IC411, refrigerado a ar, IC01, refrigerado a água, com arrefecimento por tubos, IC611
Aplicações
industrial, para bomba, para ventiladores, para compressor, para a indústria de petróleo e gás, para central elétrica
Outras características
com baixo nível de ruído, de alta potência, de média tensão, com mancal de rolamento-bucha, TEFC (totalmente fechado com ventilação externa)
Potência

MÍN: 149,1 kW
(202,72 hp)

MÁX: 14.914 kW
(20.277,39 hp)

Descrição

Visão geral do produto

  • MV Medallion da Innomotics (série AboveNEMA) é uma família modular de motores assíncronos de média tensão projetada para instalações industriais configuráveis. Inclui variantes horizontais e verticais com múltiplas opções de carcaça e refrigeração para atender às condições do local.


Variantes de carcaça e uso previsto

  • TEFC horizontal (IC411 / IP54): montagem em pés, uso interno/externo; aletas de refrigeração em todos os quadrantes. Faixa típica: 200–3 000 HP; polos: 2–16; frames: 500, 580, SH400, SH450, 880, SH560.
  • WPII horizontal (IC01 / IP24): montagem em pés para locais externos expostos sem proteção adicional. Faixa típica: 200–18 000 HP; polos: 2–16; frames: 500, 580, 680, 800, SH630, SH710.
  • TEAAC horizontal (IC611 / IP54): trocador de calor ar‑ar tipo tubo; uso interno/externo. Faixa típica: 200–14 000 HP; polos: 2–16; frames: 580, 680, 800, SH630, SH710.
  • TEWAC horizontal (ICW81 / IP54): trocador água‑ar tipo tubo, menor nível de ruído. Faixa típica: 200–18 000 HP; polos: 2–16; frames: 580, 680, 800, SH630, SH710.
  • TEFC vertical (montagem em flange, IC411 / IP54): motores verticais em flange para uso interno/externo; faixa: 200–900 HP; polos: 2, 4, 6; frames: 500, 580; tensões típicas 2 300–6 900 V.
  • WPI / ODP vertical (IC01 / IP23): flange vertical para instalações internas não expostas. Faixa: 200–4 000 HP; polos: 4–16; frames: 500, 580, 680, 800, 1120; tensão até 13 200 V.
  • WPII vertical (IC01 / IP24): vertical para ambientes externos não protegidos. Faixa: 200–4 000 HP; polos: 4–16; frames até 1120.
  • TEAAC vertical (IC611 / IP54): vertical com trocador ar‑ar. Faixa: 800–3 000 HP; polos: 4–16; frames: 680, 800, 1120.
  • Configurações API / IEEE: opções API 541 / 547 para serviço pesado; opções IEEE 841 para serviço severo (até ~500 HP).


Especificações técnicas principais

  • Faixa de potência (resumo): até 20 000 HP para motores horizontais; verticais até 8 000 HP (varia conforme carcaça).
  • Polos: 2–16 conforme o modelo.
  • Faixa de tensão: 460–13 200 V (460–690 V disponível apenas em certas potências).
  • Fator de serviço: padrão 1,0; 1,15 opcional em muitas configurações.
  • Estrutura e materiais: carcaças em ferro fundido para muitos tamanhos (500–800); aço fabricado para frames SH maiores; ferragens em inox série 300 opcionais.
  • Eixos e rotor: eixos 2 polos normalmente AISI 4140; outros polos AISI 1045; rotores em alumínio fundido para frames menores, barra de cobre brasada/indução para frames maiores; eixos ocos opcionais.
  • Isolamento: Classe F random wound ≤600 V; Classe F‑VPI ou form‑wound para >600 V.
  • Refrigeração: ventilador externo em alumínio padrão; trocadores TEAAC/TEWAC disponíveis (ar‑ar ou água‑ar).
  • Rolamentos: rolamentos de esferas comuns; mancais de luva ou arranjos de impulso disponíveis conforme frames/vertical.
  • Vibração: padrão 0,12 IPS (IEEE 841 e algumas versões: 0,10/0,08 IPS); opções de balanceamento especial.
  • Acabamento: epóxi bicomponente padrão; tintas especiais mediante solicitação.
  • Garantia: 24 meses a partir do envio conforme política AboveNEMA; opções de extensão disponíveis.


Aplicações, certificações e opções

  • Aplicações: processos industriais pesados, auxiliares de geração, bombas, compressores, ventiladores e outros equipamentos rotativos alimentados em média tensão.
  • Normas: configurações API 541 / 547; opções IEEE 841; referências de projeto NEMA/IEC conforme necessário.
  • Personalização: tipo de carcaça, método de refrigeração, materiais (caixas auxiliares inox, eixos especiais), classe de isolamento, balanceamento de vibração, disposições de rolamento e orientação da caixa de bornes.


Informações de pedido e suporte

  • Referência do modelo: MV Medallion — Innomotics (série AboveNEMA). Forneça potência requerida, tensão, polos, montagem (horiz./vert.), variante de carcaça/refrigeração, tamanho do frame e requisitos normativos ao solicitar cotação.
  • Opções: fator de serviço, classe de isolamento, material do eixo, tipo de trocador, caixas auxiliares em inox, pintura especial, conformidade API/IEEE mediante solicitação.
  • Suporte: solicite folha de dados e desenhos dimensionais para validar a seleção conforme condições do local e compatibilidade com inversor.
