Motor assíncrono MV
CAtrifásicode indução

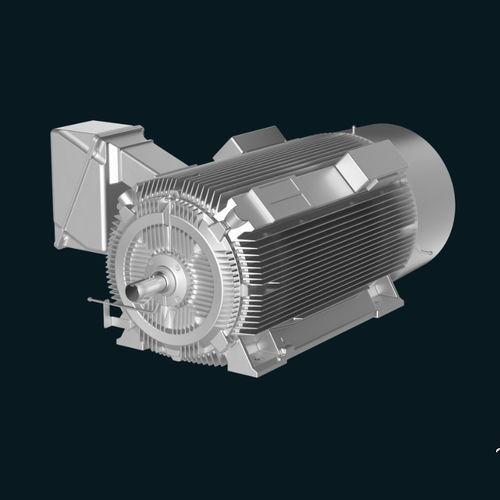

Motor assíncrono - MV - INNOMOTICS - CA / trifásico / de indução
Motor assíncrono - MV - INNOMOTICS - CA / trifásico / de indução
Guardar nos favoritos
Comparar

Características

Tipo
assíncrono, CA, trifásico, de indução
Tensão
2300 V, 4000
Construção
em ferro fundido, com carcaça em ferro, TEFC (totalmente fechado com ventilação externa)
Grau de proteção
IP55
Número de polos
4 polos, 2 polos, 6 polos
Arrefecimento
IC411
Aplicações
industrial
Outras características
de alta potência, de frequência variável, controlado por inversor de frequência, de média tensão, de torque variável, TEFC (totalmente fechado com ventilação externa)
Potência

MÍN: 223,7 kW
(304,15 hp)

MÁX: 820,3 kW
(1.115,3 hp)

Descrição

Visão geral
  • A série MV Advantage é uma linha de motores AboveNEMA de média tensão para uso geral, com opções padrão e potências até 1.100 HP. Montagem e stock em Ohio possibilitam prazos de entrega reduzidos.


Características de construção
  • Invólucro: TEFC (IC411)
  • Grau de proteção: IP55
  • Intervalo de potência: 400–1.100 HP (2 e 4 polos); 300–900 HP (6 polos)
  • Tamanhos de frame / alturas de eixo: 5011, 5810, SH400
  • Tensões nominais: 2300 V / 4000 V
  • Fator de serviço: 1,15 a 40 °C
  • Garantia: 36 meses a partir da data de fabrico


Materiais e componentes
  • Estrutura: ferro fundido
  • Corpos dos rolamentos: ferro fundido
  • Caixa de terminais principal: ferro fundido
  • Caixas auxiliares: ferro fundido, NEMA 4X
  • Eixo: equivalente 1045 (2 polos); equivalente 4140 (4, 6 polos)
  • Rotor: alumínio fundido por pressão
  • Material de laminação: placa central C5
  • Ventoinha de arrefecimento externa: poliamida reforçada antiestática
  • Tampa do ventilador: ferro fundido
  • Sistema de isolamento: MICLASTIC™ VPI
  • Ferragens: aço carbono galvanizado


Informações gerais
  • Nível de ruído: 85 dB(A)
  • Montagem vertical: não aplicável
  • Operação com inversor: compatível com NEMA MG1-31 a 6 kV (torque variável 10:1; torque constante 2:1)
  • Tinta: epóxi bicomponente
  • Cor da pintura: RAL 7030 cinza
  • Tipo de rolamento: rolamentos de esferas antiatrito
  • Vibração: 0,12 IPS
  • Área perigosa: CSA Classe 1, Divisão 2, Grupos B, C, D; Classe de temperatura T3 (frame 5011 em VFD Classe Temp T2D)
  • Proteções e sensores: aquecedor de espaço 120/240 V; RTD estator 2/fase (2 fios); RTD rolamento 1/rolamento (2 fios)


Especificações técnicas
  • Família de produto: Advantage Series (AboveNEMA medium-voltage motors)
  • Modelo: MV Advantage
  • Potência máxima: até 1.100 HP
  • Tensões: 2300 V / 4000 V
  • Tamanhos de frame: 5011, 5810, SH400
  • Invólucro: TEFC (IC411) — IP55
  • Isolamento: MICLASTIC™ VPI
  • Aplicações típicas: motores de média tensão para uso geral em indústria
  • Garantia: 36 meses a partir da data de fabrico
